Описание Hels сильфонного осевого компенсатора со свободными фланцами
Hels осевые компенсаторы являются приборами, используемыми для компенсации температурных расширений жидкостей, проходящих в колоннах трубопроводов. Монтаж металлических сильфонных компенсаторов осевого типа производится по всей длине трубопровода, в соответствии со значениями расширений, рассчитанными при разделении трубопровода на отделы.Стандартный компенсатор осевого расширения производится с осевыми ходами 30 мм и 60 мм. По желанию и в зависимости от трубопровода, возможно производство компенсаторов с разным числом ходов. Подробнее об устройстве и видах компенсаторов читайте в статье на нашем сайте.
Основным элементом компенсаторов осевого расширения является сильфон, изготавливаемый из нержавеющей стали. По желанию и при необходимости, к сильфону могут прилагаться дополнительные элементы: внутренняя рубашка, шпильки (стержни), защитная покрышка и т.д.
Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Куда пропали регуляторы давления с рынка?
Технические характеристики Hels сильфонного осевого компенсатора со свободными фланцами
Толщина стенок, число слоев и прилагемые элементы сильфона выбираются в соответствии с типом, давлением и температурой жидкости.- Дизайн: в соответствии со стандартом EJMA;
- Вид соединения: вращающийся фланец, неподвижный фланец, приварные патрубки;
- Условия работы: в соответствии с DIN 2401;
- Материал: в соответствии с DIN 17440;
- Сильфоны: нержавеющая сталь;
- Соединение: нержавеющая или углеродистая сталь;
- Номинальные диаметры: DN 25(1")-DN 2600 (104");
- Рабочее давление: стандартное производство: PN 16. Однако, возможно производство и групп более высокого давления. О том, как правильно установить компенсатор на трубопровод, читайте в нашей статье.
| S.no | Штук | Наименование | Материал |
|---|---|---|---|
| 3 | 2 | Фланец | St 37.2 |
| 2 | 2 | Лента | AISI 304 |
| 1 | 1 | СИЛЬФОН | AISI 304 |

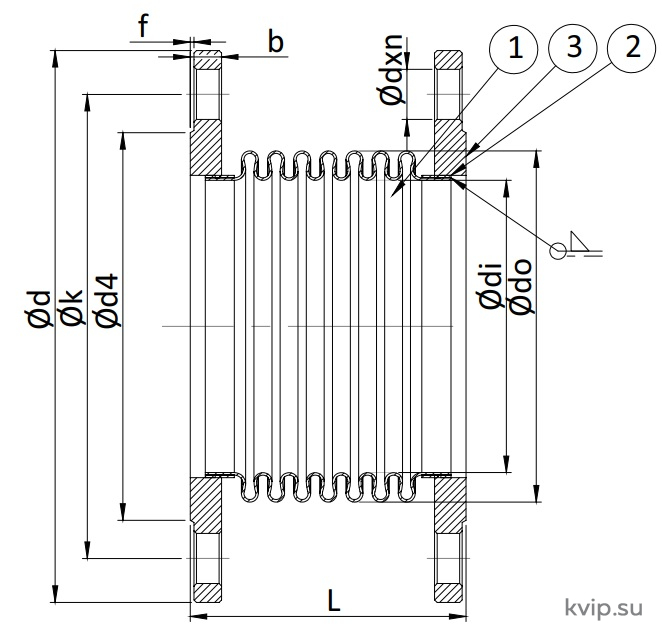

2.jpg "Сильфонный осевой компенсатор со свободными фланцами (Турция)")
| Фланец | Сильфон |
L |
Номер устройства |
L |
Номер устройства |
L |
Номер устройства |
|||||||
| Диаметр |
Ød |
Øk |
Ød4 |
f |
b |
Ødxn |
Ødi |
Ødo |
||||||
| DN 25 | 115 | 85 | 68 | 2 | 16 | Ø14x4 | 38 | 48,2 | 120 | E10100025 | 120 | E10110025 | ||
| DN 32 | 140 | 100 | 78 | 2 | 16 | Ø18x4 | 42,4 | 55 | 125 | E10100032 | 125 | E10110032 | ||
| DN 40 | 150 | 110 | 88 | 3 | 16 | Ø18x4 | 48,3 | 61 | 130 | E10100040 | 130 | E10110040 | ||
| DN 50 | 165 | 125 | 102 | 3 | 18 | Ø18x4 | 60,3 | 76 | 120 | E10100050 | 120 | E10110050 | ||
| DN 65 | 185 | 145 | 122 | 3 | 18 | Ø18x4 | 76,1 | 95 | 120 | E10100060 | 120 | E10110060 | 205 | E10210060 |
| DN 80 | 200 | 160 | 138 | 3 | 20 | Ø18x4 | 88,9 | 111 | 120 | E10100080 | 120 | E10110080 | 200 | E10210080 |
| DN 100 | 220 | 180 | 158 | 3 | 20 | Ø18x4 | 114,3 | 140 | 125 | E10100100 | 125 | E10110100 | 210 | E10210100 |
| DN 125 | 250 | 210 | 188 | 3 | 22 | Ø18x4 | 139,7 | 164 | 140 | E10100125 | 140 | E10110125 | 220 | E10210125 |
| DN 150 | 285 | 240 | 212 | 3 | 22 | Ø23x8 | 168,3 | 200 | 155 | E10100150 | 155 | E10110150 | 265 | E10210150 |
| DN 200 | 300 | 295 | 268 | 3 | 24 | Ø23x12 | 219,1 | 250 | 150 | E10100200 | 150 | E10110200 | 265 | E10210200 |
| DN 250 | 405 | 355 | 320 | 3 | 26 | Ø27x12 | 273 | 323 | 160 | E10100250 | 160 | E10110250 | 260 | E10210250 |
| DN 300 | 460 | 410 | 378 | 4 | 28 | Ø27x12 | 323,9 | 380 | 170 | E10100300 | 170 | E10110300 | 270 | E10210300 |
