Hels карданные сейсмические компенсаторы фланцевые

Описание Hels карданных сейсмических компенсаторов фланцевых

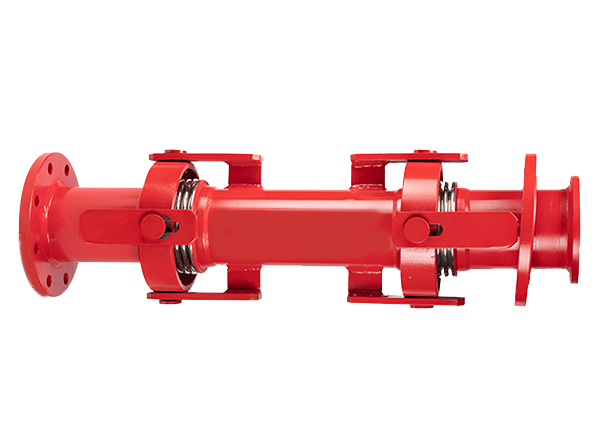

Hels сейсмические компенсаторы с карданным шарниром – это устройства, устанавливаемые в точках дилатационных переходов трубопроводов и обеспечивающие системе безопасную работу посредством поглощения всех несвязанных друг с другом движений, поступающих от различных масс, а также всех движений направления X, Y и Z, порождаемых колебаниями земли (землетрясениями). Разрабатываются в зависимости от количества движений, которые они будут поглощать. О назначении и сферах применения можно больше узнать в нашей статье.

Компенсаторы с карданным шарниром состоят из двух сильфонов, промежуточной трубы, фланцев и шарниров. Разрабатываются в зависимости от количества движений, которые они будут поглощать. Благодаря шарнирам и сильфонам, расположенным с двух сторон, эти устройства обладают способностью поглощать любые движения.

Компенсаторы с карданным шарниром устанавливаются во всех точках дилатационных переходов зданий, ко всем подземным и наземным линиям и ко всем видам труб, проводящих любые жидкости. Сильфоны компенсаторов с карданным шарниром производятся из нержавеющей стали, а соединительные элементы – из нержавеющей или углеродистой стали. Чтобы узнать больше о видах и правильной установке компенсаторов, переходите сюда.

Виды соединений Hels карданных сейсмических компенсаторов

Floating Flange, Fixed Flanged, Butt-weld, Screwed or Grooved. Неподвижный фланец, вращающийся фланец, приварные патрубки, резьбовое или желобчатое соединение.

Номинальные диаметры Hels карданных сейсмических компенсаторов

DN 25 (1") - DN 1200 (48").

Давление и температура Hels карданных сейсмических компенсаторов

Давление: PN40, температура: -80 ... +1100°C.

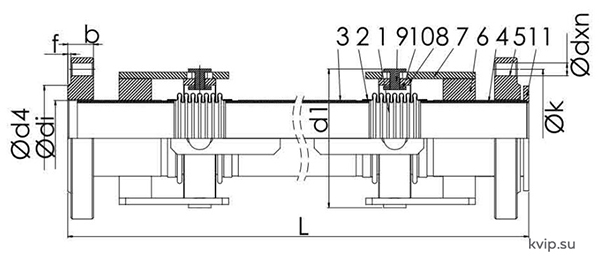

Габариты Hels карданных сейсмических компенсаторов фланцевых

SIZE	± X	± Y	± Z	ød	øk	ød4	f	b	ødxn	ødi	d1	L	Номер устройства	± Y	± Z	L	Номер устройства	± Y	± Z	L	Номер устройства	± Y	± Z	L	Номер устройства
DN 25	50	50	50	115	85	68	2	16	ø14x4	38	145	720	E42100025	100	100	920	E42200025	150	150	1120	E42300025	200	200	1320	E42400025
DN 32	50	50	50	140	100	78	2	16	ø18x4	42,4	145	720	E42100032	100	100	920	E42200032	150	150	1120	E42300032	200	200	1320	E42400032
DN 40	50	50	50	150	110	88	3	16	ø18x4	48,3	145	720	E42100040	100	100	920	E42200040	150	150	1120	E42300040	200	200	1320	E42400040
DN 50	50	50	50	165	125	102	3	18	ø18x4	60,3	170	800	E42100050	100	100	1000	E42200050	150	150	1200	E42300050	200	200	1420	E42400050
DN 65	50	50	50	185	145	122	3	18	ø18x4	76,1	200	800	E42100060	100	100	1000	E42200060	150	150	1250	E42300060	200	200	1500	E42400060
DN 80	50	50	50	200	160	138	3	20	ø18x4	88,9	215	830	E42100080	100	100	1030	E42200080	150	150	1270	E42300080	200	200	1500	E42400080
DN 100	50	50	50	220	180	158	3	20	ø18x4	114,3	215	850	E42100100	100	100	1050	E42200100	150	150	1300	E42300100	200	200	1550	E42400100
DN 125	50	50	50	250	210	188	3	22	ø18x4	139,7	239	980	E42100125	100	100	1180	E42200125	150	150	1480	E42300125	200	200	1780	E42400125
DN 150	50	50	50	285	240	212	3	22	ø23x8	168,3	303	980	E42100150	100	100	1180	E42200150	150	150	1480	E42300150	200	200	1780	E42400150
DN 200	50	50	50	340	295	268	3	24	ø23x12	219,1	354	1140	E42100200	100	100	1340	E42200200	150	150	1700	E42300200	200	200	2050	E42400200
DN 250	50	50	50	405	355	320	3	26	ø27x12	273	446	1140	E42100250	100	100	1340	E42200250	150	150	1700	E42300250	200	200	2100	E42400250
DN 300	50	50	50	460	410	378	4	28	ø27x12	323,9	507	1200	E42100300	100	100	1400	E42200300	150	150	1760	E42300300	200	200	2160	E42400300
