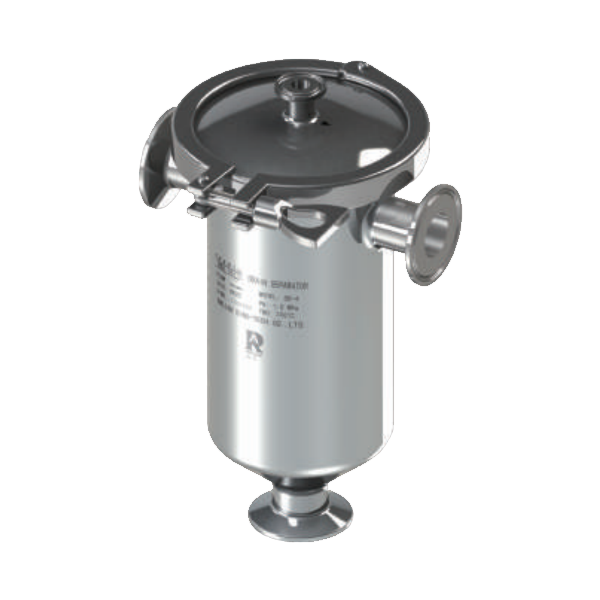

Сепараторы SD-4
Особенности
Сепаратор SD-4 применяется для удаления влаги из трубопроводов насыщенного пара и систем сжатого воздуха. Сепаратор широко используется для чистых/стерильных сред в фармацевтической, пищевой и других видах промышленности.1. Удобство установки/монтажа.
2. Простота конструкции и технического обслуживания, высокий ресурс.
3.Составные части сепаратора изготовлены из нержавеющей стали с высокой коррозионной стойкостью.
4. Конструкция центробежного типа отличается высокой эффективностью и низким сопротивлением.
5. Полировка внешней и внутренней (Ra < 0.6 мкм) поверхности.
Технические характеристики
|
Тип/Серия |
SD-4 |
|
|
Рабочая среда |
Чистый/стерильный пар, воздух |
|
|
Тип присоединения |
Clamp (25 мм ASME BPE) |
Clamp (50.5 мм ASME BPE) |
|
Типоразмер (DN) |
½", ¾" |
1" |
|
Рабочее давление (МПа), PMO |
1.0 |
1.0 |
|
Максимальная температура рабочей среды, TMO (°С) |
- 20 ~ 200 |
- 20 ~ 200 |
ВНИМАНИЕ!
Во избежание некорректной работы, непредвиденных, несчастных случаев, травм, НЕ используйте сепараторы за рамками рабочих диапазонов.
|

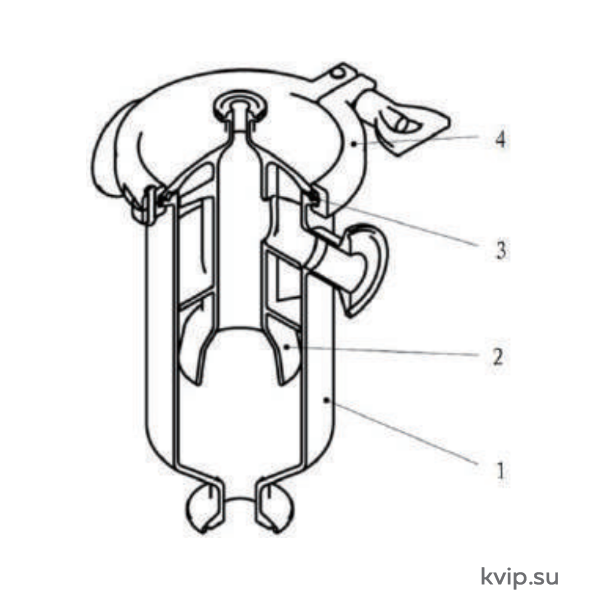

Поз. |
Элементы |
Материал |
|
|
Тип |
Обозначение |
||
|
1 |
Корпус |
Нержавеющая сталь |
S31603 (316L) |
|
2 |
Сепаратор |
Нержавеющая сталь |
CF3M (316L) |
|
3 |
Уплотнение |
Силикон |
VMQ |
|
4 |
Clamp |
Нержавеющая сталь |
CF3M (316L) |

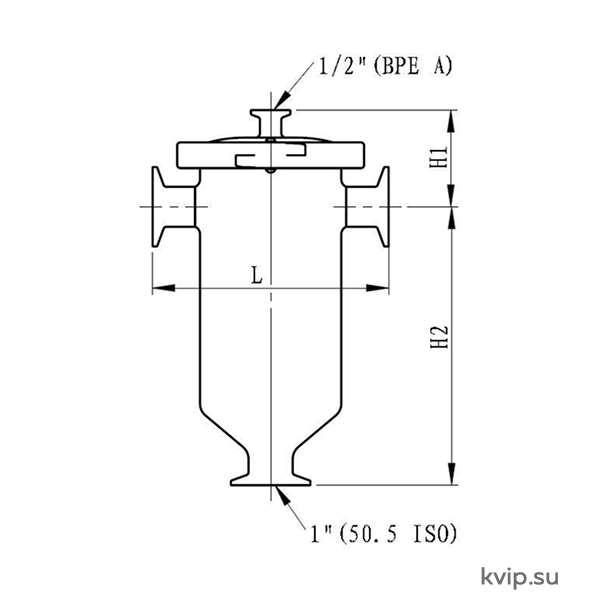

Размеры
|
Типоразмер (DN) |
Габаритные размеры (мм) |
Вес (кг) |
||
|
L |
H1 |
H2 |
||
|
½" |
150 |
61.5 |
158 |
2.6 |
|
¾" |
150 |
61.5 |
158 |
2.6 |
|
1" |
150 |
61.5 |
177 |
2.9 |
Информация для заказа
|
Сепаратор |
Параметры |
|
Серия |
SD-4 |
|
Типоразмер (DN) |
DN15(½"), DN20(¾"), DN25(1") |
