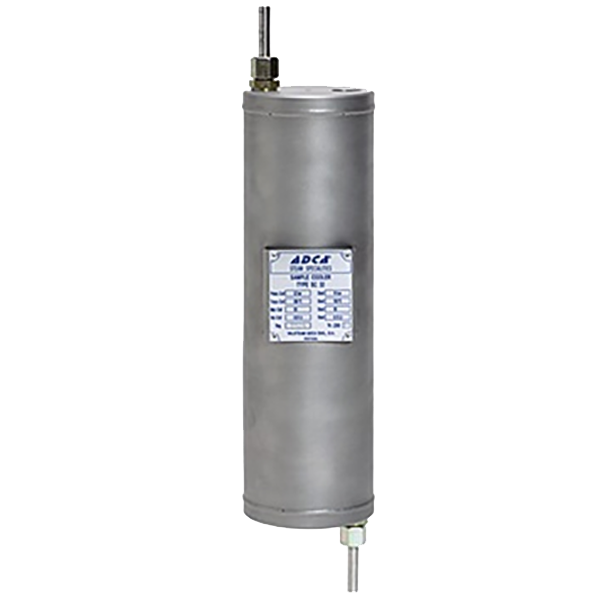

Описание SC32 – SC132 охладителя отбора проб:
ADCA SC применяется для отбора и охлаждения проб котловой воды, конденсата и других сред. Использование охладителя позволяет при отборе проб в системах с высоким давлением предотвратить выброс пара. Помимо того, что выброс может представлять опасность для персонала, также увеличивается вероятность некорректного снятия показаний измеряемой среды.Охладитель отбора проб SC32-SC132 позволяет осуществлять отбор проб для анализа котловой воды или других сред, использование которых допустимо при существующем материале корпуса охладителя. Подробнее о том, зачем в паровой системе воздухоотводчики для жидкости, читайте в статье на нашем сайте.
Применение: Паровые котлы и системы анализа.
Читайте в наших статьях:
Куда пропали регуляторы давления с рынка?
Ждите, авось переведем или как банки РФ переводы выполняли
Ограничения применения:
|
|
Корпус | Змеевик | ||
|---|---|---|---|---|
| Тип | Давление, бар | Температура °C | Давление, бар | Температура °C |
| SC32 – SC132 | 20 | 120 | 110 | 400 |
| 90 | 450 | |||
Спецификация материалов:
| Описание | Материал |
|---|---|
| Корпус | AISI 304 / 1.4301 |
| Крышка | AISI 304 / 1.4301 |
| Змеевик | AISI 316L / 1.4404 |
| Обжимные фитинги * | Fe / Zn 12 – ISO 2081 – Cl. L |
| Выпускная трубка | AISI 316L / 1.4404 |
| Присоединение для термометра | AISI 316 / 1.4401 |
Основные свойства:
- Корпус и внутренние элементы конструкции устойчивы к коррозии;
- Дренаж осуществляется самотеком (вход сверху, выход снизу).
- Вентиль на входе замеряемой среды;
- Вентиль на входе охлаждающей среды;
- Датчик температуры;
- Крышка на болтовых соединениях (разборная, обслуживаемая конструкция);
- Конструкция с двойным змеевиком для высоко давления и больших расходов.
Характеристики:
Для получения 30–60 кг/ч измеряемой жидкости с температурой 30 °C, требуется 1м3/ч охлаждающей жидкости с температурой 15 °C (для котлов до 20 бар-220 °C).Исполнения: SC32/SS – SC132/SS – нержавеющий корпус и змеевик.
Присоединения SC32 – SC132: охлаждаемая жидкость вход/выход: 1/2" в корпусе (BSP или NPT).
Рабочая среда вход/выход: 8 mm O/D.
Эксплуатация:

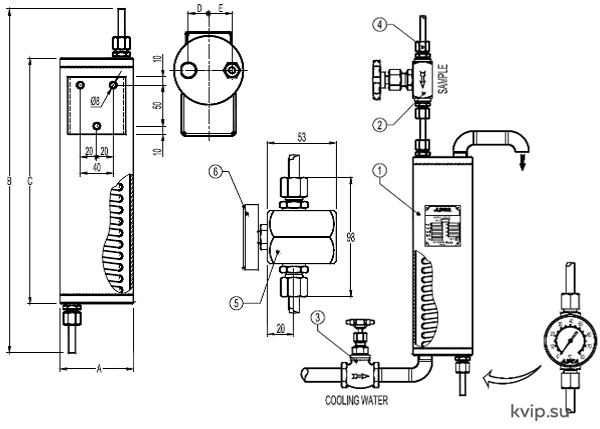

Перед пуском рабочей (измеряемой) среды, необходимо осуществить подачу охлаждающей жидкости. При этом вентили на входе и выходе рабочей среды должны быть закрыты. В противном случае существует риск нанесения вреда персоналу из-за вскипания рабочей жидкости на выходе из корпуса охладителя. При прекращении отбора проб, необходимо первоначально закрыть вентили на трубопроводе рабочей среды и только после этого, перекрыть охлаждающую жидкость.Габаритные размеры и установка:
| Тип | A | B | C | D | E | Масса |
|---|---|---|---|---|---|---|
| SC 32 | 90 | 420 | 300 | 26 | 30 | 3,9 |
| SC 132 | 90 | 520 | 400 | 26 | 30 | 4,8 |
Вертикальная.
| № | Описание |
|---|---|
| 1 |
Охладитель проб |
| 2 |
*Вентиль NV-400 на входе рабочей среды |
| 3 |
Вентиль ADCA GV32B на входе охлаждения |
| 4 |
Обж.фитинг DN1/4"x 8 (2) Cl. S (316Ti / 1.4571) |
| 5 |
Присоединение термометра |
| 6 |
Биметаллический термометр |
**Ограничения по температуре максимум 400 °C
