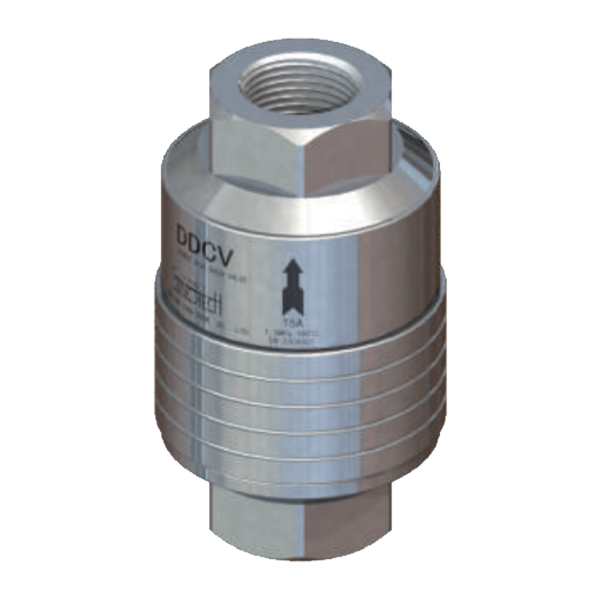

Обратные клапаны DDCV
Особенности
Обратный клапан серии DDCV предназначен для автоматического предотвращения обратного потока рабочей среды. Клапан подходит для всех типов рабочих сред, используемых в системах горячего водоснабжения, пароконденсатных системах.1. Двойное уплотнение диска, высокая чувствительность.
2. Возможность горизонтальной или вертикальной установки/монтажа в систему.
3. Простота и компактность конструкции.
4. Высокий ресурс.
Технические характеристики
|
Тип/Серия |
DDCV |
|
Тип присоединения |
Внутренняя резьба |
|
Типоразмер (DN) |
15, 20, 25 |
|
Номинальное давление (МПа) |
1.0 |
|
Рабочее давление (МПа) |
1.0 |
|
Максимальная температура рабочей среды, TMO (°С) |
180 |

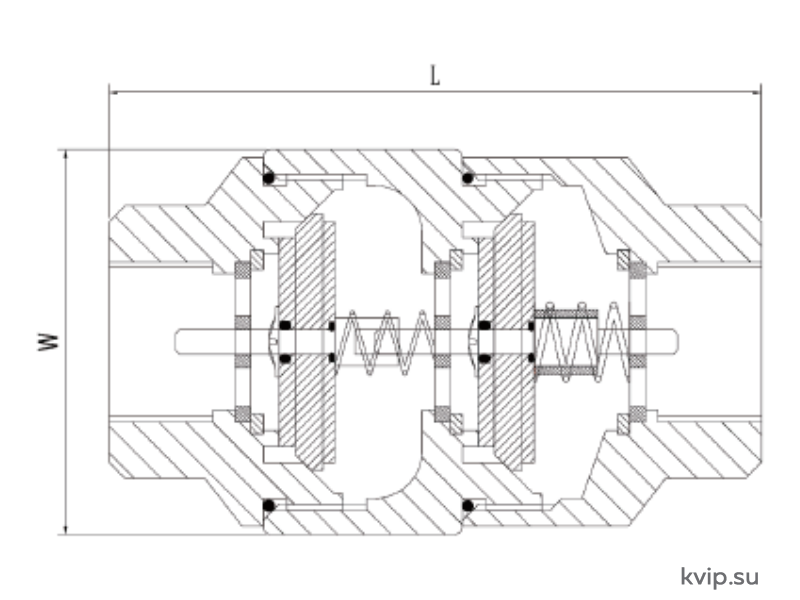

Размеры
DDCV Резьбовое присоединение|
Типоразмер (DN) |
Габаритные размеры (мм) |
Вес (кг) |
|
|
W |
L |
||
|
15 |
48 |
82 |
0.6 |
|
20 |
48 |
85 |
0.65 |
|
25 |
48 |
92 |
0.72 |
Во избежание некорректной работы, непредвиденных, несчастных случаев, травм, НЕ используйте обратные клапаны за рамками рабочих диапазонов.
|

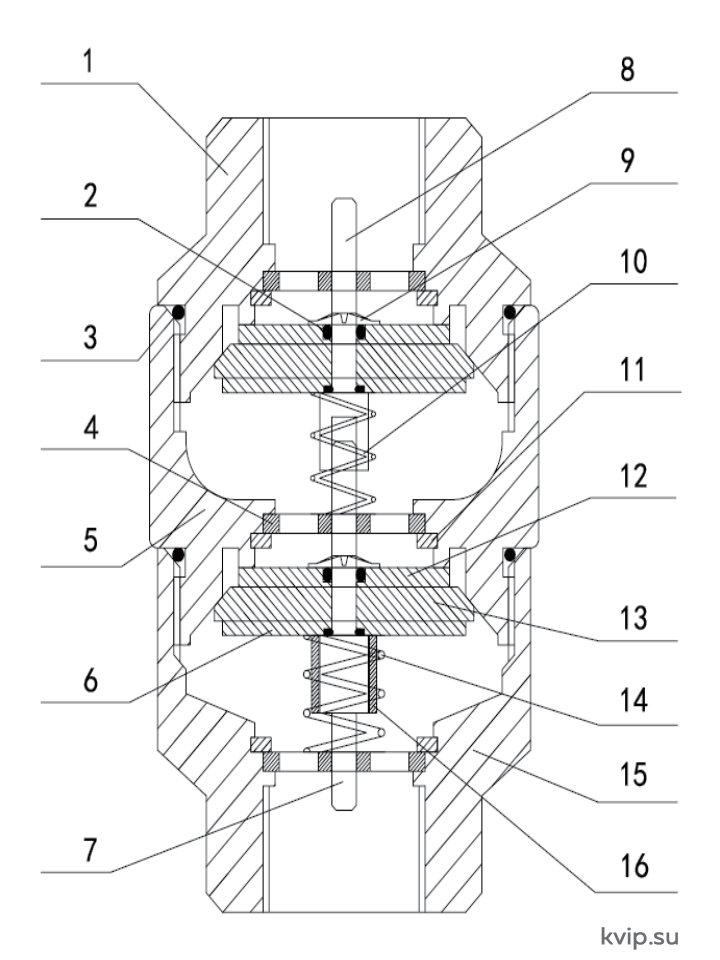

Поз. |
Элементы |
Материал |
|
1 |
Корпус |
Нержавеющая сталь |
|
2 |
Кольцевое уплотнение A |
FKM |
|
3 |
Кольцевое уплотнение B |
FKM |
|
4 |
Направляющая |
Нержавеющая сталь |
|
5 |
Корпус |
Нержавеющая сталь |
|
6 |
Часть A запорного элемента |
Нержавеющая сталь |
|
7 |
Шток |
Нержавеющая сталь |
|
8 |
Шток |
Нержавеющая сталь |
|
9 |
Стопорное кольцо |
Нержавеющая сталь |
|
10 |
Пружина A |
Нержавеющая сталь |
|
11 |
Стопорное кольцо |
Нержавеющая сталь |
|
12 |
Часть B запорного элемента |
Нержавеющая сталь |
|
13 |
Диск |
PTFE |
|
14 |
Пружина B |
Нержавеющая сталь |
|
15 |
Крышка |
Нержавеющая сталь |
|
16 |
Направляющая штока |
Нержавеющая сталь |
|
Направление потока |
Перепад давления, мбар |
||
|
DN20 |
DN20 |
DN25 |
|
|
→ |
20 |
20 |
20 |
|
↑ |
24 |
24 |
26 |
|
↓ |
16 |
16 |
14 |
Примечания:
- Клапан открывается за счёт воздействия давления рабочей среды.
- При отсутствии потока рабочей среды, клапан закрыт посредством усилия пружины, во избежание противопотока.
