Регулирующие клапаны Spirax Sarco SB и SBRA
Клапаны SB и SBRA предназначены для регулирования расхода пара, воды и других нейтральных жидкостей, и газов.Клапаны оснащаются уравновешивающими сильфонами для работы на высоких перепадах давления.
|
Поставляемые типы |
|
|
SB |
Нормально открытый, односедельный |
|
SBRA |
Нормально закрытый, односедельный или односедельный с отверстием постоянной протечки и устройством защиты от перегрева. |
|
Опции |
Дополнительное отверстие постоянной протечки |
Читайте в наших статьях:
Как подобрать типоразмер регулирующего клапана
Принцип работы регулирующего клапана
DN и соединения
½", ¾" и 1" Резьба BSP или NPT.
|
Корпус соответствует нормали |
PN25 |
|||
|

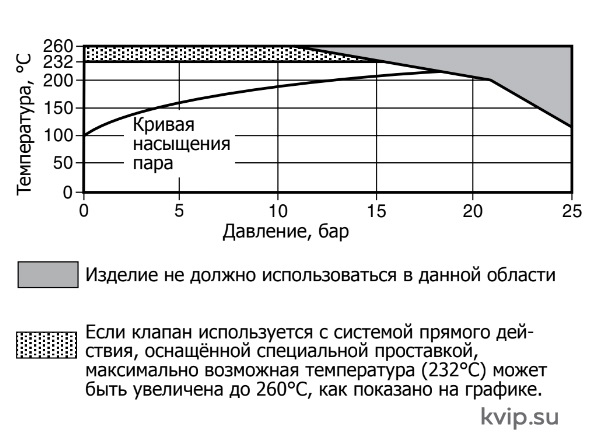

Макс. расчётное давление |
25 бар при 120°C |
|||
|
Макс. рабочее давление на насыщенном паре |
16.8 бар |
|||
|
Макс. расчётная температура |
С проставкой |
260°C |
||
|
Без проставки |
232°C |
|||
|
Минимальная расчётная температура |
-10°C |
|||
|
Mакс. рабочая температура |
С проставкой |
260°C |
||
|
Без проставки |
232°C |
|||
|
Минимальная рабочая температура Прим.: При более низкой температуре проконсультируйтесь со Spirax Sarco |
0°C |
|||
|
Mакс. перепад давления на клапане (бар) |
|
½" |
¾" |
1" |
|
SB |
17.2 |
10.3 |
6.8 |
|
|
SBRA |
12.0 |
7.0 |
4.7 |
|
|
Давление холодного гидроиспытания |
38 бар |
|||

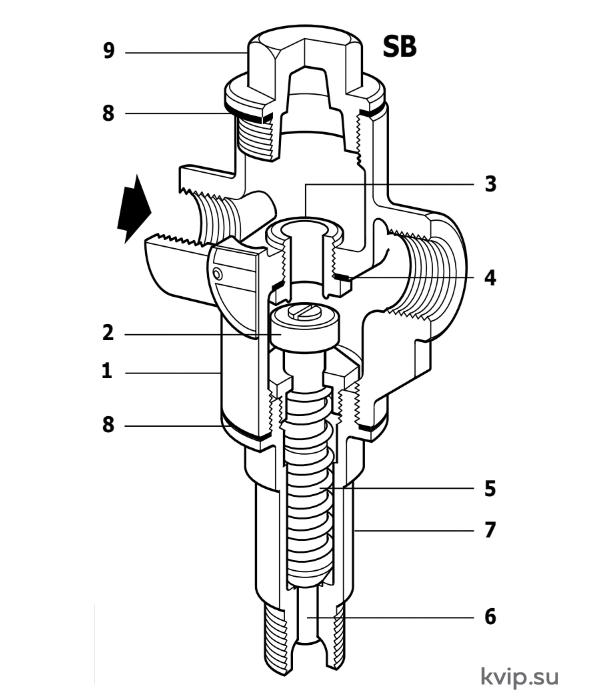

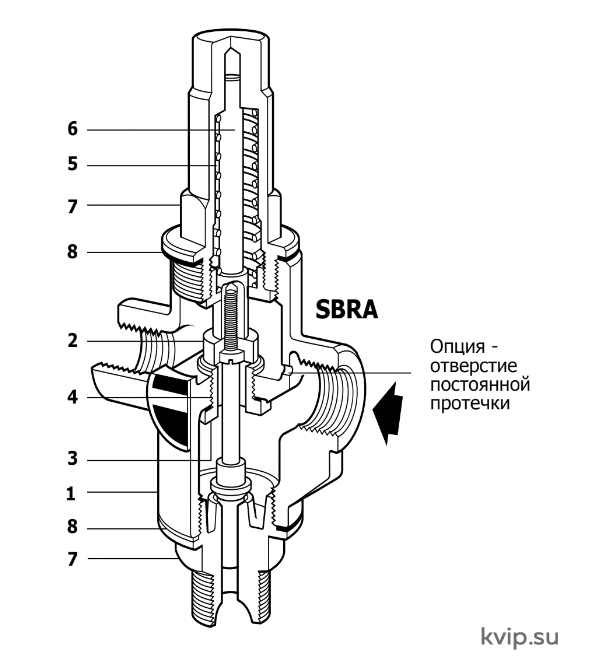

Материалы
|
№ |
Деталь |
Материал |
|
|
1 |
Корпус |
Бронза |
BS 1400 LG2 |
|
2 |
Плунжер |
Сталь нерж. |
BS 970 431 S29 |
|
3 |
Седло |
Сталь нерж. |
BS 970 431 S29 |
|
4 |
Прокладка седла |
Медь |
BS 2870 C102 |
|
5 |
Возвратная пружина |
Сталь нерж. |
BS 2056 302 S26 |
|
6 |
Шток |
Латунь |
BS 2874 CZ 121 |
|
7 |
Крышка |
Латунь |
BS 2872 CZ 122 |
|
8 |
Прокладка |
Армированный графит |
|
|
9 |
Крышка |
Латунь |
BS 2872 CZ 122 |
Коэффициент Kv
|
DN15 |
DN20 |
DN25 |
|
2.58 |
3.86 |
6.80 |
Пропускная способность
Для насыщенного пара см. TI-GCM-08.
Для воды см. TI-GCM-09.

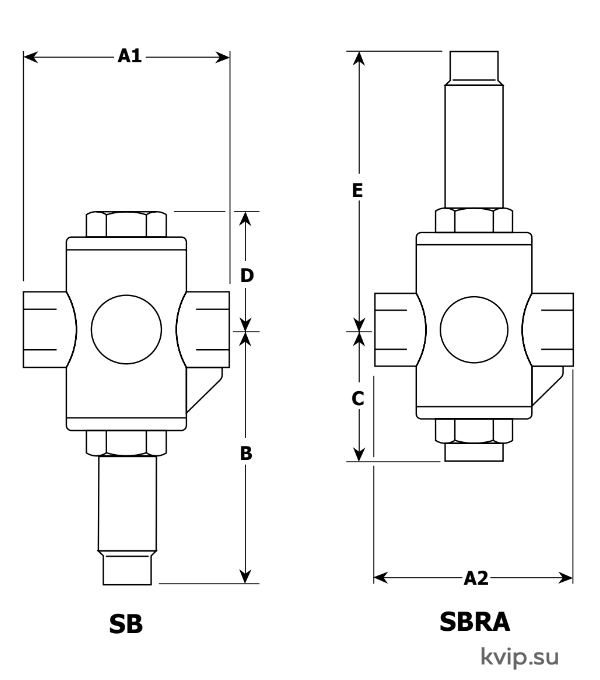

Размеры и вес (ориентировочные), в мм и кг
|
|
A1 |
A2 |
B |
C |
D |
E |
Вес |
|
DN15 |
79 |
79 |
101 |
66 |
50 |
95 |
1.0 |
|
DN20 |
95 |
79 |
101 |
66 |
50 |
95 |
1.3 |
|
DN25 |
105 |
79 |
101 |
66 |
50 |
95 |
1.5 |

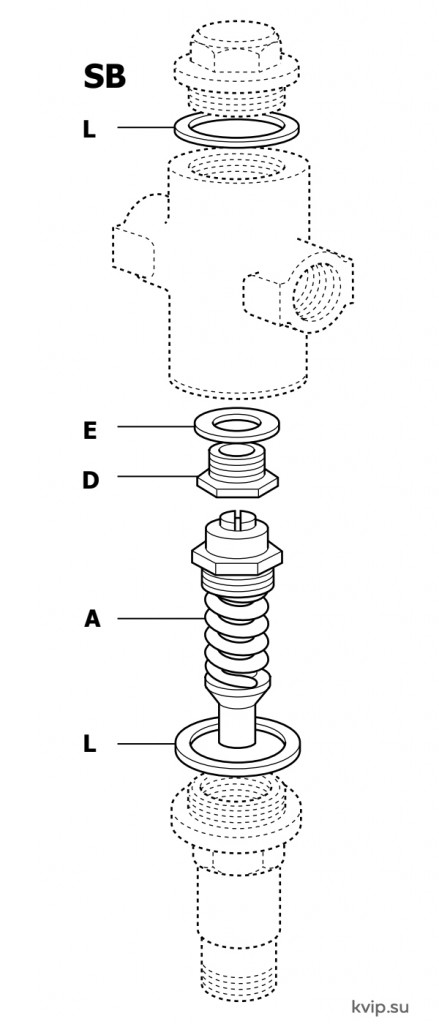

Запасные части
Запасные части изображены сплошными линиями.Детали, изображённые пунктирными линиями, как запасные не поставляются.
|
Поставляемые запчасти |
||
|
Седло и шток в сборе |
SB |
A, D, E, L |
|
SBRA |
A1, D1, E, T1, R, S |
|
|
Комплект прокладок SBRA |
SB |
E, L |
|
SBRA |
L1, L2, E |
|
Монтаж
Подробное руководство по монтажу и эксплуатации (IM-S21-01) поставляется с каждым изделием.
Как заказать
При заказе используйте описание из таблицы, а также указывайте тип и DN клапана.
Пример: Седло и шток для клапана SBRA, ½".
