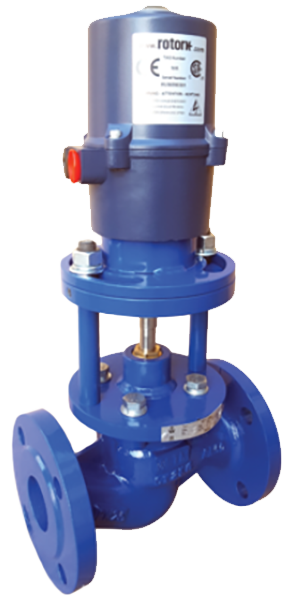

Описание клапана питания котлов КРП-50Мд с электрическим исполнительным механизмом Rotork
Клапаны питания котлов дисковые КРП-50Мд предназначены для автоматического питания и поддержания заданного уровня воды в верхнем барабане парового котла малой производительности, а также для других аналогичных систем, изготавливаемых для нужд народного хозяйства.Читайте в наших статьях:
Как КВиП организовали нагрев подачи пара в гранулятор на Фанерном Заводе?
Астима и КВиП или как закалялся бизнес
Принцип действия клапана питания котлов КРП-50Мд с электрическим исполнительным механизмом Rotork
Регулирование расхода питательной воды через клапан осуществляется изменением площади профилированных отверстий в седле, не перекрытых лопастями золотника, при вращении его вокруг оси и, соответственно, расхода воды, поступающей в котел.Положение и способ монтажа клапана питания котлов КРП-50Мд с электрическим исполнительным механизмом Rotork
Клапан КРП-50Мд устанавливается в любом положении, кроме электро-привода под клапаном, в месте, удобном для проведения обслуживания и ревизии.Технические характеристики клапана питания котлов КРП-50Мд с электрическим исполнительным механизмом Rotork
| Номинальный диаметр, DN, мм | 50 | 80 |
| Условная пропускная способность, Кvу, м3 /ч | 20 | 33 |
| Тип соединения | Фланцевое по ГОСТ 12820 | |
| Номинальное давление, РN, МПа | 1,6; 2,5 | |
| Регулируемая среда | Вода; пар | |
| Температура регулируемой среды, °С | 150; 220 | |
| Относительная влажность воздуха, % | 30-80 | |
| Относительная утечка, % от Кvу | 0,1 | |
| Пропускная характеристика | линейная | |
| Тип электропривода | Rotork ROM-A | |
| Высота, H, мм | 380; 510* | 430; 540* |
| Строительная длина, L, мм | 230 | 310 |
| D1, мм | 99 | 132 |
| D2, мм | 125 | 160 |
| D3, мм | 160 | 195 |
| d/n отв. | 18/4 | 22/8 |
| Масса, кг | 17; 19* | 30; 32* |
Особенности клапана питания котлов КРП-50Мд с электрическим исполнительным механизмом Rotork
- обеспечение высокой степени герметичности затвора
- нечувствительность к загрязнениям
- стабильность линейной расходной характеристики в течение всего периода эксплуатации
- обеспечение работы на высоких перепадах давления (1,6 МПа в чугунном корпусе, 2,5 МПа в стальном корпусе)
Материалы деталей клапана питания котлов КРП-50Мд с электрическим исполнительным механизмом Rotork
| Корпус клапана | Чугун СЧ20 (GG20) | Сталь 25Л (GS-52) |
| Золотник | Сталь 40X13 (X40Cr13) | |
| Седло | ||
| Фланец | Сталь 20 (С22) | |
| Температура регулируемой среды, °С | До 150 | До 220 |
| Уплотнение штока | Фторкаучук (FPM), Этилен-пропиленовый каучук (EPDM) | Модифицированный фторопласт (PTFE) |

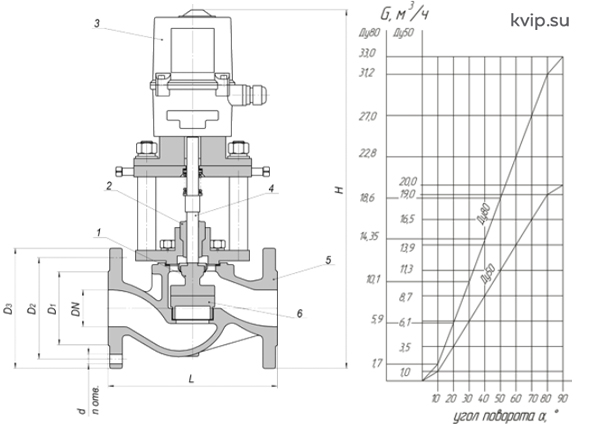

| Устройство клапанов КРП-50Мд: |
|
1 – золотник корпус 2 – сальниковый узел 3 – ЭИМ 4 – шток 5 – корпус 6 – седло |
Условная пропускная способность Кvу представляет собой объемный расход жидкости (м3/ч) с плотностью 1000 кг/м3 при перепаде давления 1,6 кгс/см2 (0,16 МПа).
Если известно значение перепада давления на клапане, то величину объемного расхода жидкости через клапан G можно определить по формуле:
G=Кvу* √∆Р
где G – объемный расход рабочей среды через клапан, м3/ч
ΔР = Р1-Р2 – перепад давления на клапане, МПа
Р1 – давление на входе, МПа
Р2 – давление на выходе, МПа
