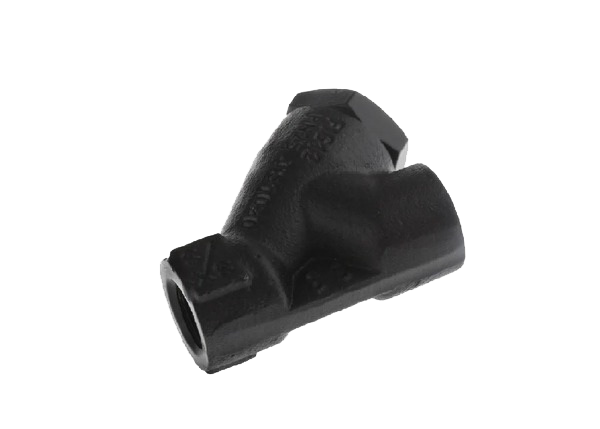

Фильтры Fig.12 с корпусом из чугуна SG
Fig.12 - это "Y" образные фильтры из чугуна SG с резьбовым соединением. Стандартная сетка из нержавеющей стали имеет перфорацию 0,8 мм. Возможны другие размеры перфорации и тонкой сетки, как из нержавеющей стали, так и из монеля. При необходимости в крышке фильтра может быть просверлено отверстие с резьбой для установки продувочного клапана.
DN и соединения
½", ¾", 1", 1¼", 1½", 2" ,2½" и 3" резьба BSP или NPT
Опции
Сетки|
Сетка из нерж. стали |
Перфорации 1,6 мм и 3 мм |
|
Мелкояч. сетка 40, 100 и 200 (mesh) |
|
|
Монель |
Перфорации 0,8 мм и 3 мм |
|
Мелкоячеистая сетка 100 (mesh) |
Соединения для продувочного клапана и дренажного клапана
В крышке фильтра возможно просверлить отверстия перечисленных диаметров для установки продувочного или дренажного клапана.
Ограничение применения
|
Корпус соответствует нормали |
PN25 |
|
PMА - Максимальное рабочее давление |
25 бар |
|
ТМА - Максимальная рабочая температ |
260°C |
|
Давление холодного гидроиспытания |
38 бар |
|
Минимальная рабочая температура |
½" - 2" -10°C |
|
2½" и 3" 0°C |

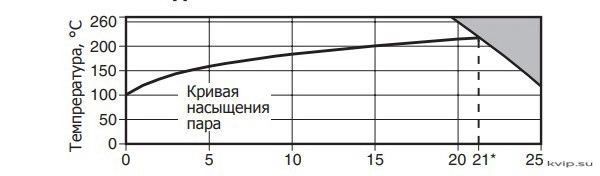

Рабочий диапазон
Давление, бар
*PMO - Максимальное рабочее давление для насыщенного
пара.

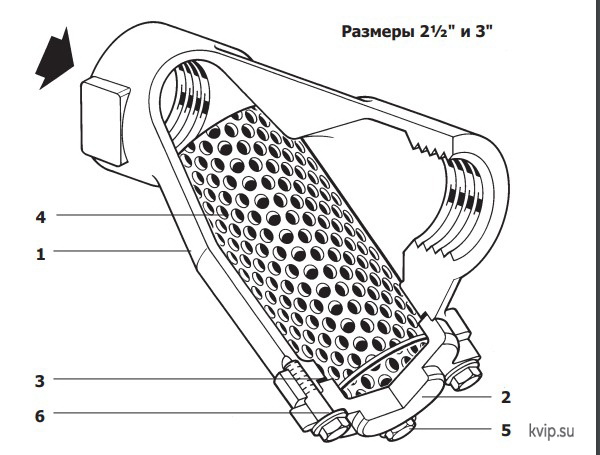

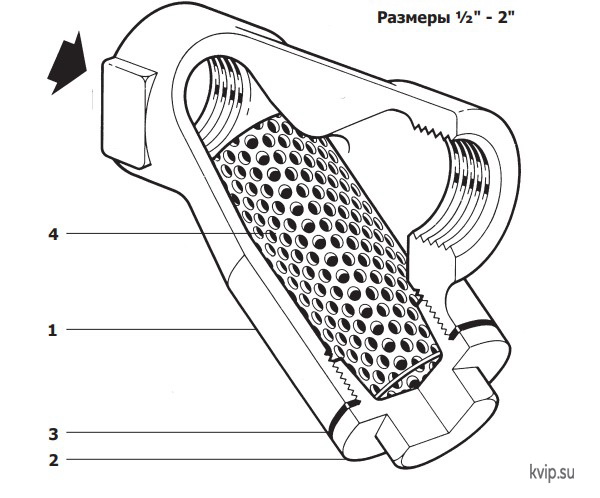

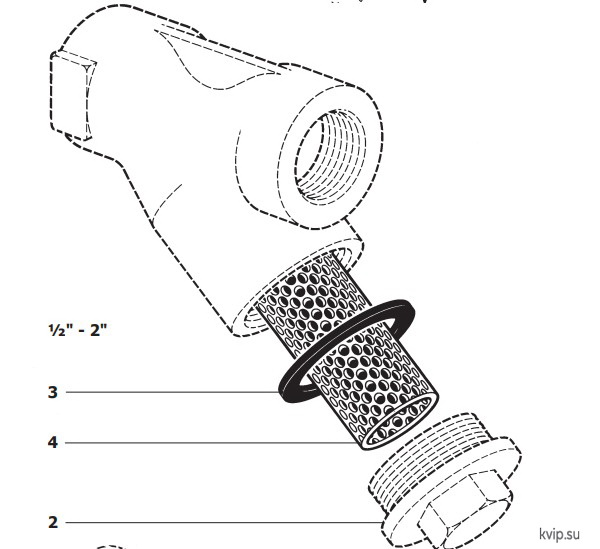

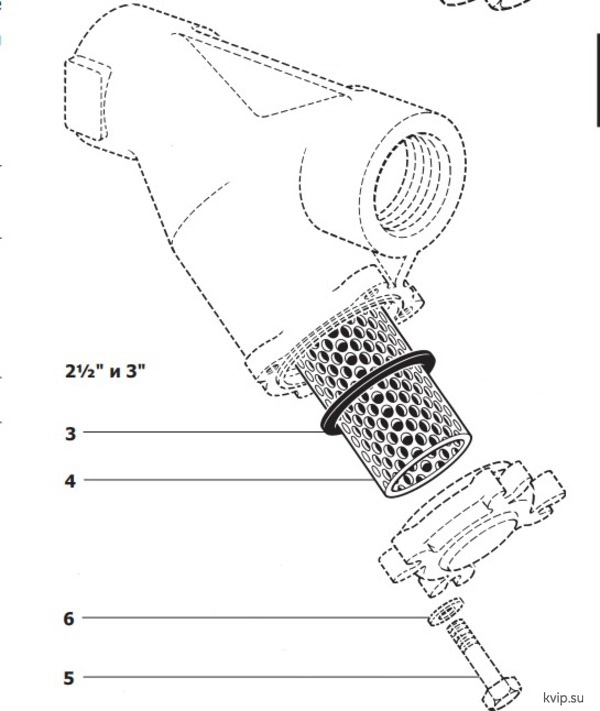

Материалы
|
№ |
Деталь |
Материал |
|
|
1 |
Корпус |
Чугун SG |
DIN 1693 GGG 40 |
|
2 |
Крышка |
Чугун SG |
DIN 1693 GGG 40 |
|
3 |
Прокладка |
Армированный графит |
|
|
4 |
Сетка |
Нерж. сталь |
316L |
|
5 |
Болт |
Сталь |
BS 3692 Gr 8.8 |
|
6 |
Шайба |
Сталь |
BS 4320 TI Form A |

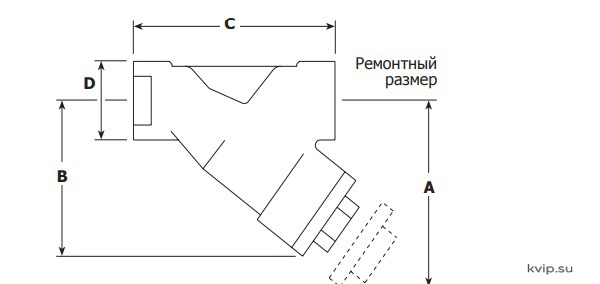

Размеры и вес (ориентировочные), в мм и кг
|
DN |
A |
B |
C |
D |
Сетки, см2 |
Вес |
|
½" |
79 |
55 |
87 |
32 |
25 |
0,47 |
|
¾" |
110 |
65 |
93 |
36 |
42 |
0,77 |
|
1" |
110 |
78 |
125 |
48 |
71 |
1,4 |
|
1¼" |
140 |
103 |
155 |
60 |
135 |
2,15 |
|
1½" |
153 |
115 |
190 |
65 |
161 |
3,3 |
|
2" |
177 |
140 |
230 |
76 |
251 |
5,1 |
|
2½" |
230 |
177 |
274 |
94 |
406 |
7,3 |
|
3" |
237 |
183 |
280 |
105 |
406 |
7,5 |
