Технические характеристики
- Ход стержня обратной связи: 5-35 мм
- Напряжение: 12 — 36 В пост. тока
- Ток: 25 мА/24 В пост. тока
- Индикация: визуальная, электрический сигнал открыт/закрыт
- Температура: -10℃ - +80℃
- Степень пыле и влагозащиты: IP65
- Класс взрывозащиты: Ex nA IIC T4
- Материал корпуса: PA6-GF30+PC
- Габаритные размеры: Φ62x70
- Присоединение к пневмоприводу: G1/4, M26x1.5
- Инструкция по подключению: откройте прозрачную крышку, проденьте кабель через кабельный ввод, соедините провода с нужными клеммами.

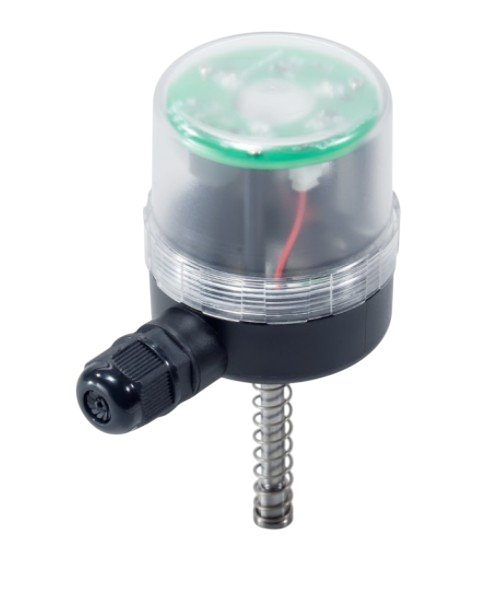

Принцип работы
Датчики положения устанавливаются на любой из типоразмеров пневмоприводов и показывают в каком из положений «закрыт» или «открыт» находится запорный элемент (седло, мембрана) клапана.Читайте в наших статьях:
Какие существуют КИПиА
Что входит в переподготовку инженеров КИПиА
Преимущества
- Компактность
- Надёжность и точность в работе
- Легкость в замене пружины, при необходимости
- Удобство в установке, можно проворачивать на 360 град, для монтажа
- Тонкая настройка
- Безвинтовая клеммная колодка делает подключение быстрым и удобным
- Кабельный ввод в исполнении с защитой от пыли и влаги.
Электрическая схема

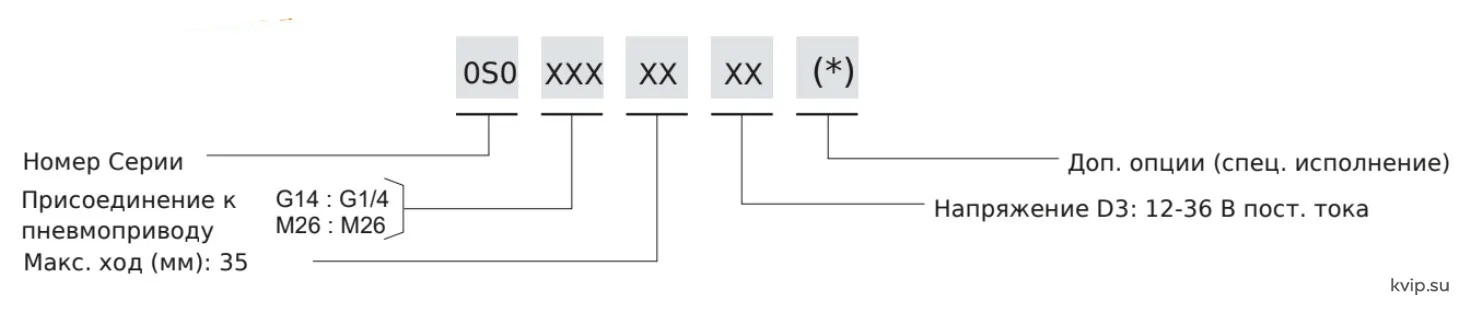

Код для заказа
