Описание

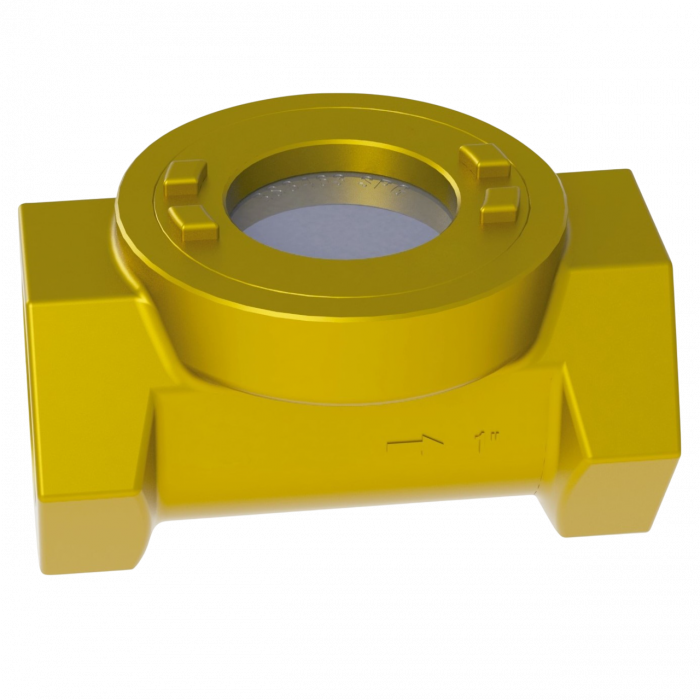

Смотровое стекло применяется для визуального контроля прохождения рабочей среды по трубопроводу. Смотровое стекло устанавливается на трубопроводах, транспортирующих жидкости, пар, конденсат при температуре до 148°С. Корпус смотровых окон изготавливается из латуни или бронзы.Смотровые стекла имеют резьбовое соединение для подключения к трубопроводу.
Внимание
Стекло подвержено воздействию таких агрессивных сред, как щелочи и кислоты. Разъедание стекла может привести к его помутнению и утончению, поэтому рекомендуется периодически проверять состояние стекол.
Технические данные
| Moдель | Coединение | Номинальное давление PN | Рабочее давление МПа | Температура, °C / Давление, MПa |
| SGL | Резьба | 5 | 0.05-0.35 | 148/0.35 |

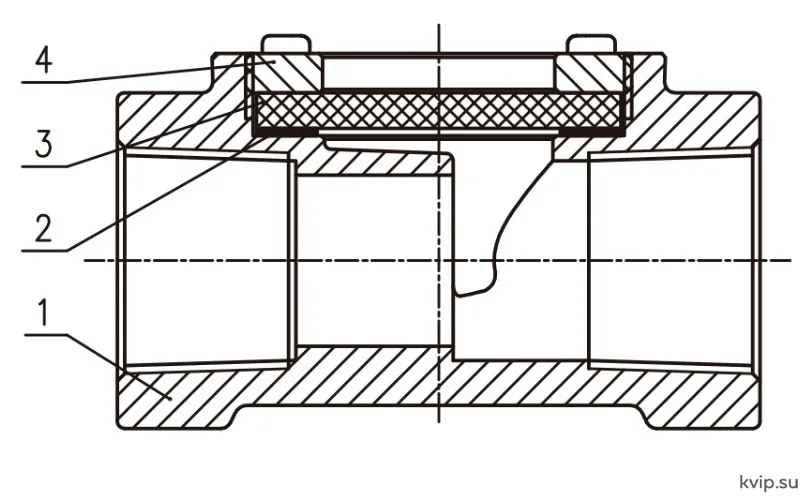

Материалы
Корпус: латунь, бронзаПрокладка: графт
Стекло: высокотемпературное кварцевое
Крышка: латунь, бронза.

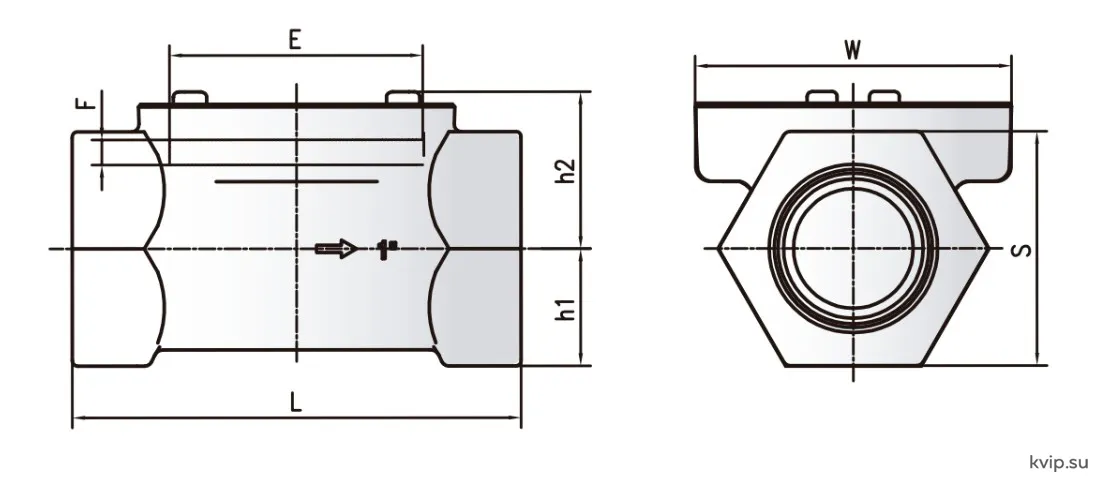

Размеры, мм
|
Moдель |
DN |
L | W | S | h1 | h2 | E | F |
Вес, кг |
|
SGL |
N15 |
89 | 63 | 31 | 16 | 29 | 51 | 5 |
0.55 |
|
DN20 |
89 | 63 | 37 | 19 | 32 | 51 | 5 |
0.65 |
|
|
DN25 |
90 | 63 | 47 | 24 | 33 | 51 | 5 |
0.8 |
