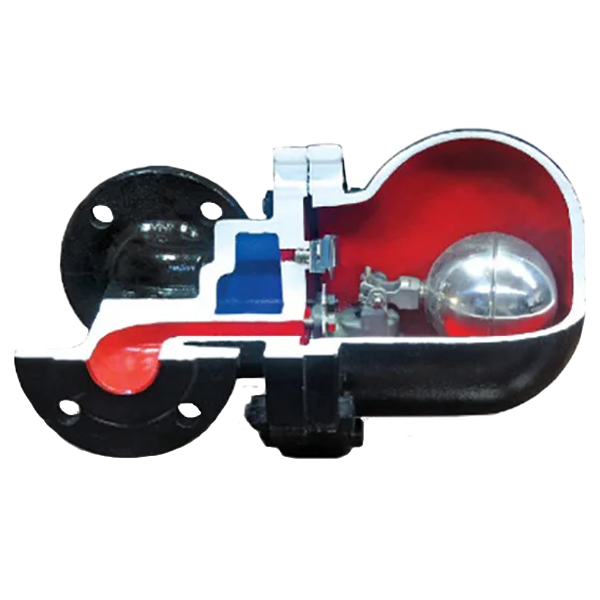

Принцип действия AYVAZ SK-80 конденсатоотводчика с воздухоотводчиком:
Поплавковый конденсатоотводчик, применяемый в паровых системах. Когда система запускается, термостатический клапан открывается и выпускает воздух и неконденсируемые газы. При поступления пара клапан закрывается, конденсата – открывается. Так же в отведении конденсата участвует поплавковый механизм конденсатоотводчика. О том, как обозначается конденсатоотводчик на схеме, Вы сможете узнать в этой статье.Преимущества и недостатки AYVAZ SK-80 поплавкового конденсатоотводчика:
Преимущества:- Работает автоматически. Идеально подходит для систем, где необходим непрерывный отвод конденсата сразу после его образования;
- Работает при низких давлениях. Конденсатоотводчик предназначен для работы в системах низкого давления, при этом имеет высокую пропускную способность по конденсату;
- Три типа отверстия клапана в зависимости от перепада давления(14,10 и 4). Это позволяет выбрать конденсатоотводчик наиболее соответствующий требованиям паровой системы;
- Встроенный фильтр. В некоторых моделях конденсатоотводчиков имеется встроенный сетчатый фильтр. Это позволяет экономить пространство, и уменьшить стоимость блока отвода конденсата, не используя дополнительный фильтр;
- Смотровое стекло. Встроенное смотровое стекло позволяет контролировать работу конденсатоотводчика.
Могут быть повреждены при обмерзании, поэтому, при установке на улице, их необходимо теплоизолировать или устанавливать маленький термостатический конденсатоотводчик для дренажа поплавковой камеры в моменты остановок.
Неустойчивы к гидроударам.
Рабочие характеристики AYVAZ SK-80 конденсатоотводчика с воздухоотводчиком:
Максимальное рабочее давление: 16 бар;Максимальная рабочая температура: 250°С;
Максимально допустимый перепад (△Р): 4,5-10-14 бар.
Описание работы AYVAZ SK-80 поплавкового конденсатоотводчика:
Поплавковый конденсатоотводчик SK-80 предназначен для отведения конденсата посредством поплавкового механизма. Во время пуска системы, встроенный термостатический воздушник отводит скопившийся воздух и неконденсируемые газы. По мере прогрева системы, внутрь конденсатоотводчика попадает пар, капсула расширяется и закрывает клапан. По мере того, как конденсат заполняет корпус конденсатоотводчика, поплавок всплывает, открывая клапан и выпуская конденсат. Как только весь конденсат отводится, конденсатоотводчик наполняется паром. В это время поплавок опускается, закрывая клапан.Конструкция предусматривает постоянное наличие некоторого количества воды внутри конденсатоотводчика, образующей гидрозатвор. Это позволяет предотвратить наличие «пролетного пара». Подробнее о том, как правильно выбрать конденсатоотводчик читайте в статье на нашем сайте.
Установка AYVAZ SK-80 поплавкового конденсатоотводчика с воздухоотводчиком:

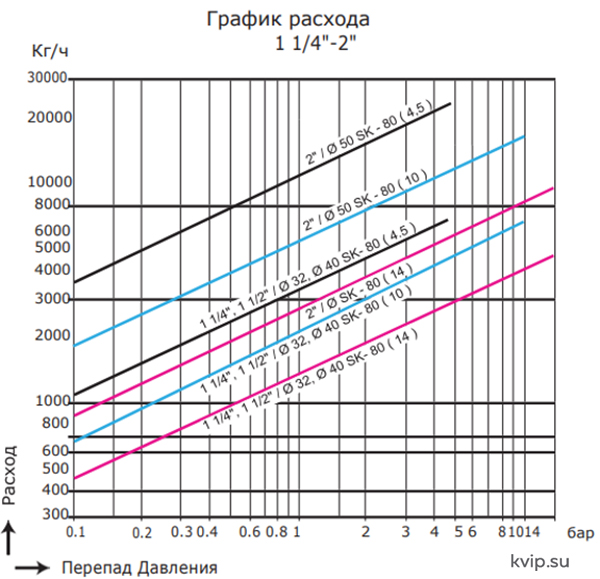

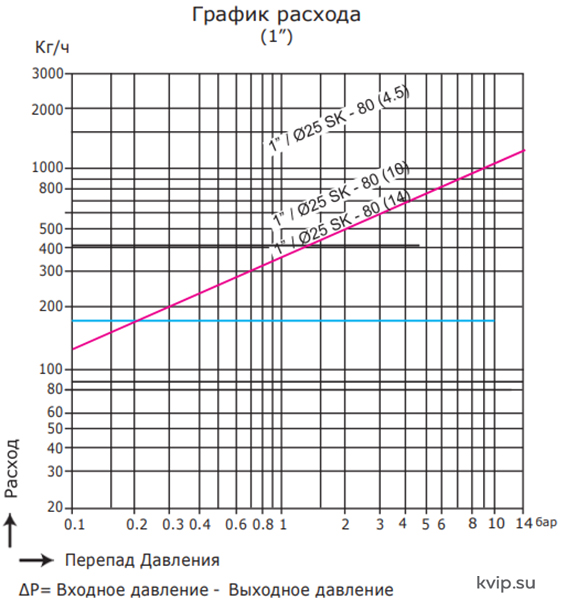

AYVAZ SK80 может быть установлен как вертикально, так и горизонтально. Стрелки указывают направление потока. О том, как правильно установить конденсатоотводчик на паропровод читайте в статье на нашем сайте.График расхода конденсата AYVAZ SK-80 поплавкового конденсатоотводчика с воздухоотводчиком:
Красная линия - Δp 14 бар;
Голубая линия - Δp 10 бар;
Черная линия - Δp 4,5 бар.

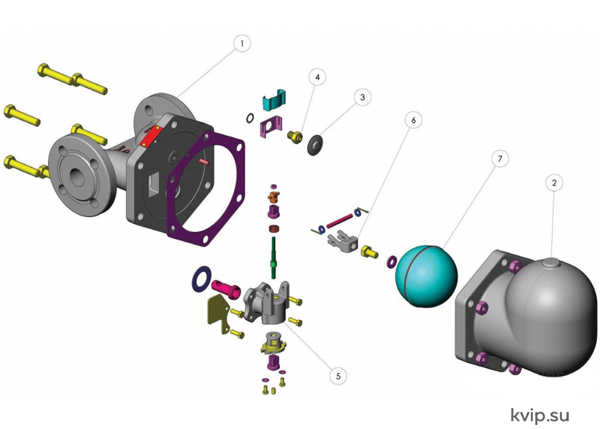

Конструкция AYVAZ SK-80 поплавкового конденсатоотводчика с воздухоотводчиком:
Спецификация деталей и материалов AYVAZ SK-80 поплавкового конденсатоотводчика с воздухоотводчиком:
| Список деталей | ||
|---|---|---|
| No | Наименование | Материал исполнения |
| 1 |
Корпус |
GGG 40.3 or GSC 25 |
| 2 | Крышка |
GGG 40.3 or GSC 25 |
| 3 | Капсула | Нерж. сталь |
| 4 | Седло воздушника | Нерж. сталь AISI 304 |
| 5 | Клапан |
Нерж. сталь |
| 6 |
Float Lever |
Нерж. сталь AISI 304 |
| 7 |
Float |
Нерж. сталь AISI 304 |

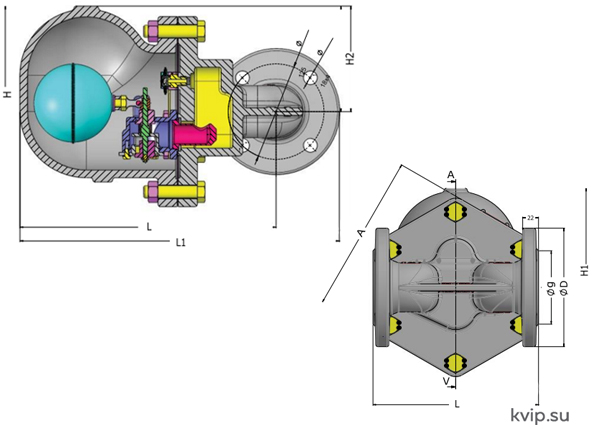

Габаритные размеры AYVAZ SK-80 поплавкового конденсатоотводчика с воздухоотводчиком:
|
Габаритные размеры |
||||||||
|---|---|---|---|---|---|---|---|---|
| Размер | Код | Фланцы | ||||||
|
A (мм) |
H1 (мм) |
H2 (мм) |
H (мм) |
L1 (мм) |
L2 (мм) |
L (мм) |
||
|
DN 25 |
703200203008 |
116 |
- |
116,5 |
195 |
303,5 |
246 |
160 |
|
DN 32 |
703200203011 |
190 |
237.5 |
107.5 |
207 |
385 |
315 |
230 |
|
DN 40 |
703200203014 |
190 |
237.5 |
107.5 |
207 |
390 |
315 |
230 |
|
DN 50 |
703200203017 |
220 |
262 |
124 |
230 |
417 |
335 |
230 |
