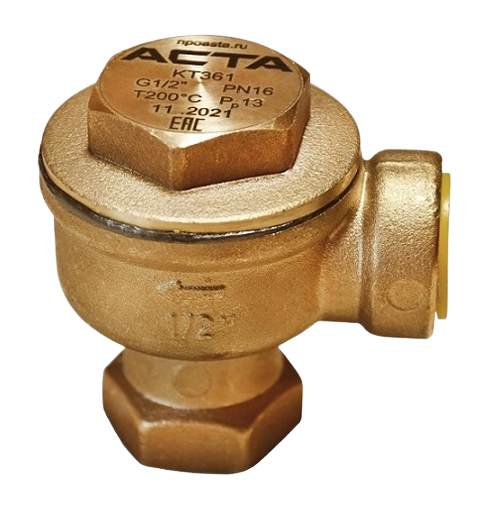

Описание АСТА ТЕРМОКОН КТ361 Конденсатоотводчика термостатического
АСТА КТ ТЕРМОКОН КТ361 – термостатический капсульный конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий. Подробнее о том, как правильно выбрать конденсатоотводчик, читайте в статье на нашем сайте.
Принцип действия основан на разности температур пара и конденсата. Изменение температуры приводит к вскипанию/конденсации жидкости внутри капсулы, соединенной с выпускным клапаном, что позволяет отводить неконденсируемые газы и конденсат ниже температуры насыщения. О том, как правильно установить конденсатоотводчик на паропровод, читайте в статье на нашем сайте.
Преимущественно применяется в качестве воздухоотводчика для паровых систем, для дренажа пароспутников, автоклавов, варочных котлов, вулканизаторов, отопительного оборудования и др.
Преимущества АСТА ТЕРМОКОН КТ361 Конденсатоотводчика термостатического
- Компактные размеры;
- Отвод доохлажденного конденсата;
- Устойчивость к гидроударам;
- Отвод воздуха;
- Непрерывный отвод конденсата;
- Встроенный фильтр.
| Номинальный диаметр DN | 15 | |
|---|---|---|
| Номинальное давление PN | 16 бар | |
| Максимальное рабочее давление | 13 бар | |
| Максимальная температура рабочей среды Tmax | 200 °С | |
| Рабочая среда | Водяной пар | |
| Расположение на трубопроводе | Горизонтально (крышкой вверх) | |
| Тип присоединения | Внутренняя резьба NPT | |
| DN | Перепад давления, бар | ||||||
|---|---|---|---|---|---|---|---|
| 1 | 2 | 4 | 7 | 8 | 10 | 13 | |
| 15 | 320 | 420 | 550 | 650 | 690 | 730 | 800 |
Расход конденсата указан при температуре на 10 °С ниже температуры насыщения.

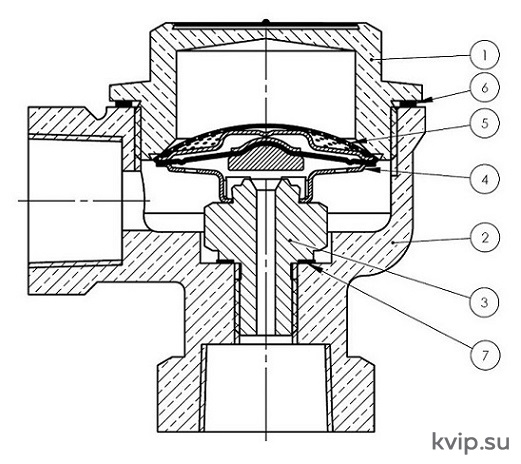

| № | Наименование | Материал |
|---|---|---|
| 1 | Крышка | Латунь CW623N |
| 2 | Корпус | Латунь CW623N |
| 3 | Седло | Сталь AISI 304 |
| 4 | Капсула | Cталь AISI 304 |
| 5 | Фильтр | Cталь AISI 304 |
| 6 | Уплотнение корпуса | Cталь AISI 304 |
| 7 | Уплотнение седла | Cталь AISI 304 |

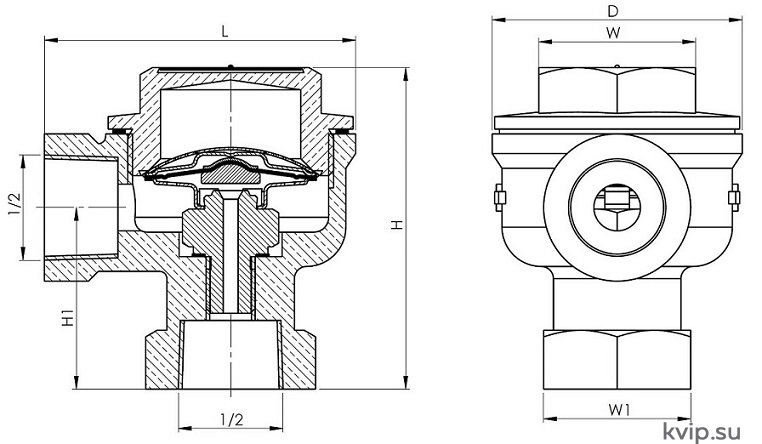

| DN | L, мм | H, мм | H1, мм | W, мм | W1, мм | ØD, мм | Масса, кг |
|---|---|---|---|---|---|---|---|
| 15 (½”) | 64 | 66 | 37 | 32 | 30 | 51 | 0,5 |
