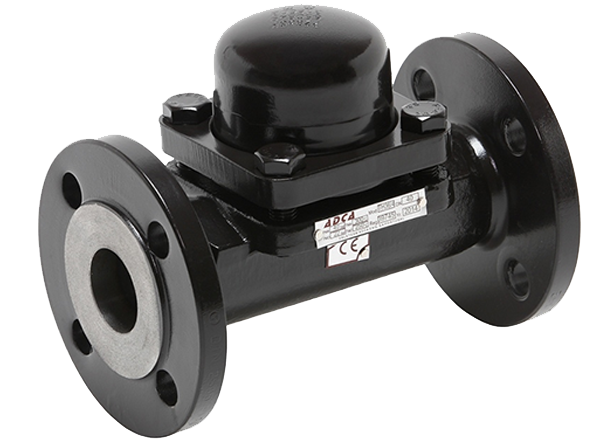

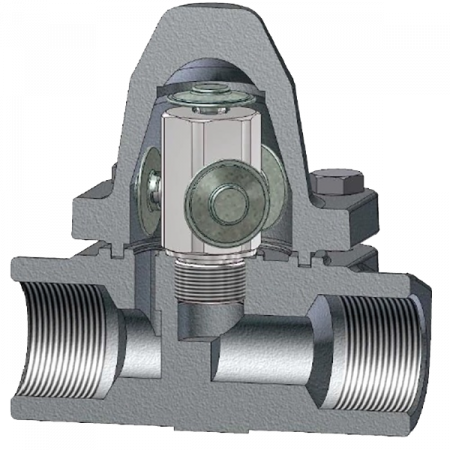

Описание ADCA TH36 (DN 40-50) Конденсатоотводчика термостатического
Конденсатоотводчик термостатический ADCA серии TH36 с функцией отвода воздуха из паровых систем применяется для варочных котлов, стерилизаторов, используется для различных процессов в пищевой и химической промышленностях, в тех случаях, когда требуется повышенная пропускная способность.Основные свойства ADCA TH36 (DN 40-50) Конденсатоотводчика термостатического
- Непрерывный отвод
- Конденсат отводится переохлажденным в зависимости от типа используемой капсулы, на величину 5 °C, 10 °C или 30 °C
- Может работать на перегретом паре.
| Технические данные | ||
|---|---|---|
| Типоразмеры | 11/2"–2"; DN40–50 | |
| Рабочая среда | Насыщенный или перегретый пар | |
| Температура рабочей среды | От -10 °C до 250 °C | |
| Максимальное рабочее давление |
22 бар |
|
| Исполнения | TH36/4 – 4-х капсульный | |
| TH36/6 – 6-ти капсульный | ||
| Присоединение | Внутренняя резьба ISO7/1 Rp (BS21) | |
| Фланцы EN 1092–1 PN40 или ANSI | ||
| SW – под приварку внахлест ANSI B 6.11 | ||
| BW – под приварку встык ANSI B16.25 | ||
| Установка |
Может устанавливаться в любом положении. Рекомендуется установка на горизонтальном трубопроводе (см. инструкцию по монтажу и эксплуатации) |
|
| Опции | Нержавеющая конструкция | |
Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Ждите, авось переведем или как банки РФ переводы выполняли
| Ограничения по применению | ||
|---|---|---|
| Фланцы PN40/ANSI 300 * | Фланцы ANSI 150 ** |
Температура, °C |
| Давление, бар | ||
| 40 | 19,3 | 50 |
| 35 | 15,8 | 150 |
| 30,4 | 12,1 | 250 |
| 27,6 | 10,2 | 300 |
* В соответствии с EN1092–1:2007
** В соответствии с EN1759–1:2004
Ограничение давления корпуса PN40 или ниже, в зависимости от типа присоединения. Для резьбы, SW и BW – PN40
| Пропускная способность, кг/ч | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип | DN | Перепад давления, бар | ||||||||||||||
| 0,2 | 0,3 | 0,5 | 1 | 1,5 | 2 | 3 | 4 | 6 | 8 | 10 | 13 | 15 | 20 | 22 | ||
| TH36/4 | 40-50 | 280 | 480 | 560 | 1020 | 1320 | 1540 | 1820 | 2040 | 2400 | 2680 | 2800 | 2880 | 3000 | 3100 | 3180 |
| TH36/6 | 40-50 | 420 | 720 | 840 | 1530 | 1980 | 2310 | 2730 | 3060 | 3600 | 4020 | 4200 | 4320 | 4500 | 4650 | 4770 |
Пропускная способность представлена для температуры конденсата на 10 °C ниже температуры насыщения (стандартная капсула–S). Дополнительно могут быть поставлены капсулы: тип–H (переохлаждение конденсата 5 °C), тип–L (переохлаждение конденсата 30 °C).
|

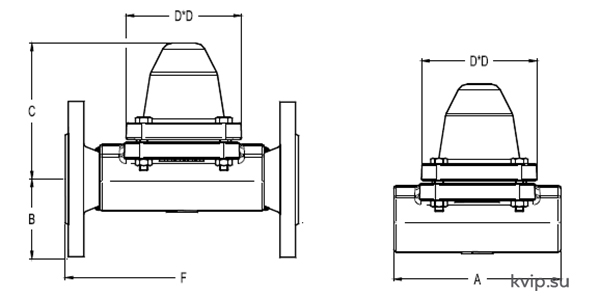

Весогабаритные характеристики |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BSP – NPT – SW – BW | EN 1092–1 PN40 | ANSI 150 | ANSI 300 | ||||||||||
| DN | A, мм | C, мм | D, мм | Вес, кг | B, мм | F * | Вес, кг | B, мм | F * | Вес, кг | B, мм | F * | Вес, кг |
| 1 1/2"–40 | 160 | 132 | 115 | 4,6 | 75 | 230 | 9,3 | 64 | 230 | 8,2 | 78 | 230 | 11,2 |
| 2"–50 | 230 | 132 | 115 | 5,8 | 83 | 230 | 10,2 | 76 | 230 | 10 | 83 | 230 | 11,6 |

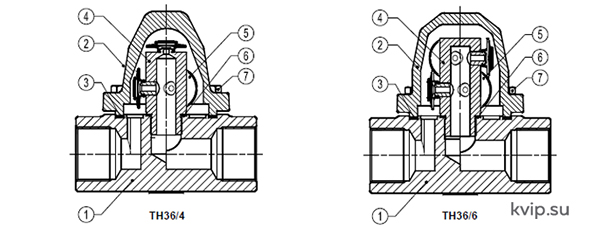

| Спецификация материалов | ||
|---|---|---|
| № | Наименование | Материал |
| 1 | Корпус | ASTM A105 / 1.0432 (Equiv.P250GH) |
| 2 | Крышка | ASTM A105 / 1.0432 (Equiv.P250GH) |
| 3 | *Прокладка | Металл/графит |
| 4 | *Седло клапана | AISI304/1.4301 |
| 5 | *Термостат | Нерж. сталь |
| 6 | *Прокладка седла | Медь |
| 7 | Болты | Сталь 8.8 |
