Преимущества
- Горизонтальная и вертикальная установка в линию
- Высокая прочность и коррозионная стойкость благодаря элементам из нерж. стали
- Непрерывный отвод конденсата, независимо от температуры, давления и потока. Предотвращение гидроудара в системе
- Отсутствие утечек пара, минимальные потери
- Автоматический отвод воздуха и некоторых газов из системы при её запуске
- Высокая пропускная способность
- Компактность и надёжность конструкции
Технические характеристики
- Номинальное давление: PN16
- PMA Макс. рабочее давление: 16 бар (232psi)
- TMA Макс. температура раб. среды: 250℃
- Макс. разница давлений: 10 бар (145psi)
- Тип присоединения: резьбовое (BSP、BSPT、NPT)

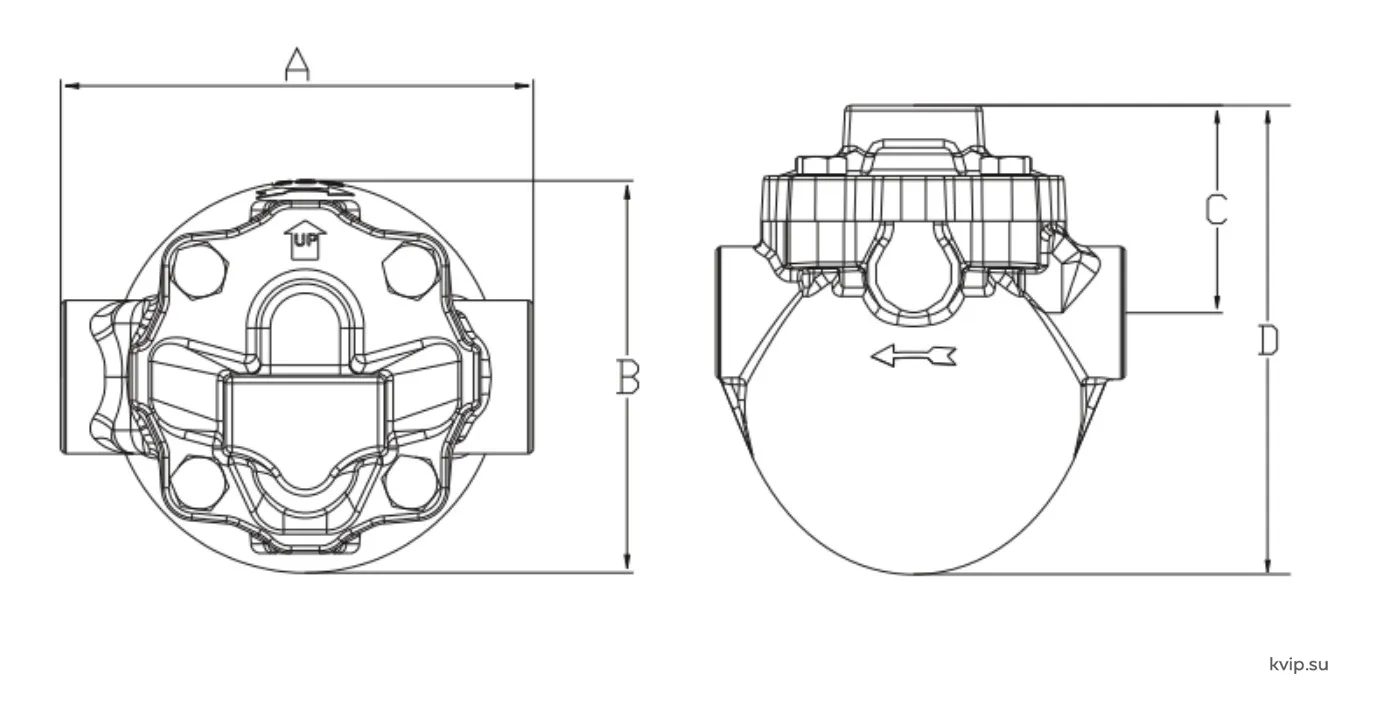

Размеры
|
Size |
A |
B |
C |
D |
|
DN15 |
145 |
120 |
74 |
169 |
|
DN20 |
145 |
120 |
74 |
169 |
|
DN25 |
145 |
120 |
74 |
169 |

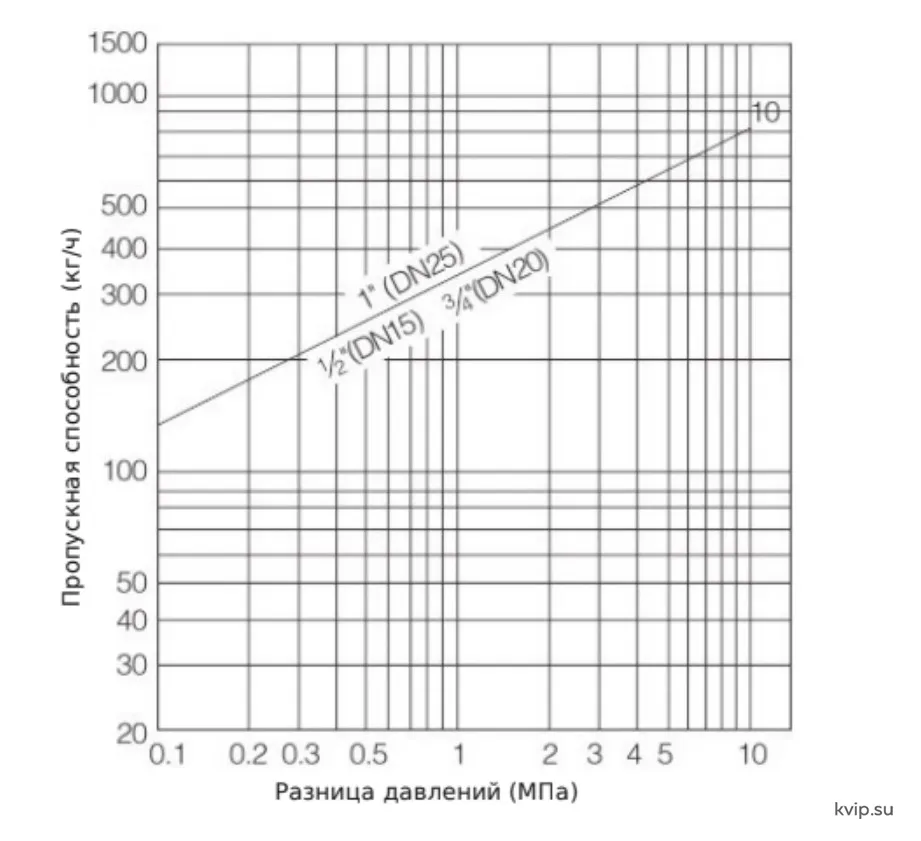

Пропускная способность

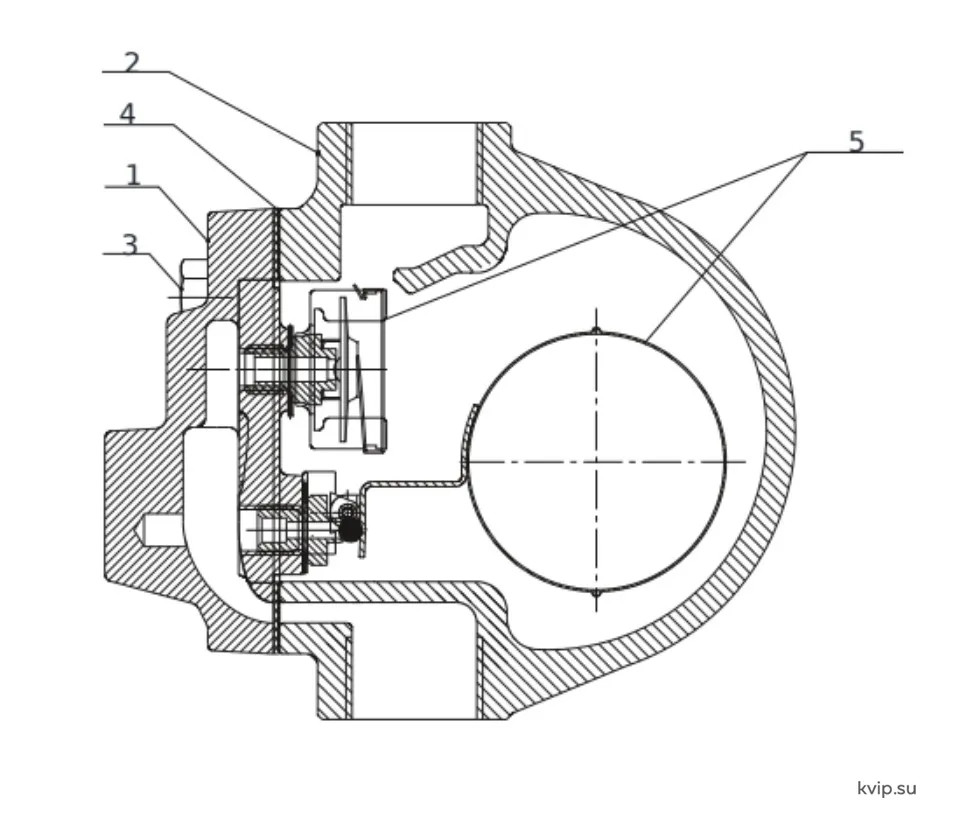

Составные части
|
Поз. |
Часть |
Материал |
|
1 |
Крышка |
CF8/CF8M |
|
2 |
Корпус |
CF8/CF8M |
|
3 |
Винт |
304 |
|
4 |
Уплотнение |
Мягкий графит |
|
5 |
Внутренние элементы |
Нерж. сталь |
Примечания

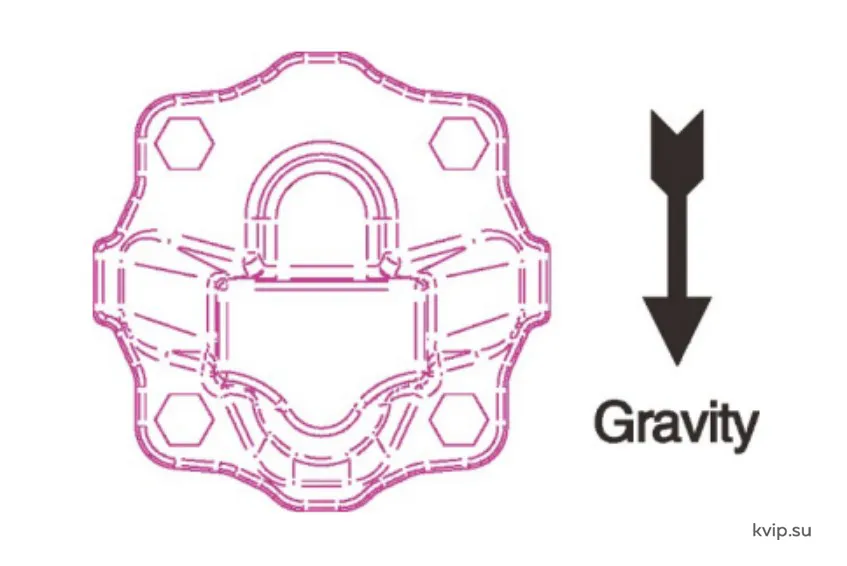

Храните клапан в направлении обратном действию гравитации (как показано на рисунке)

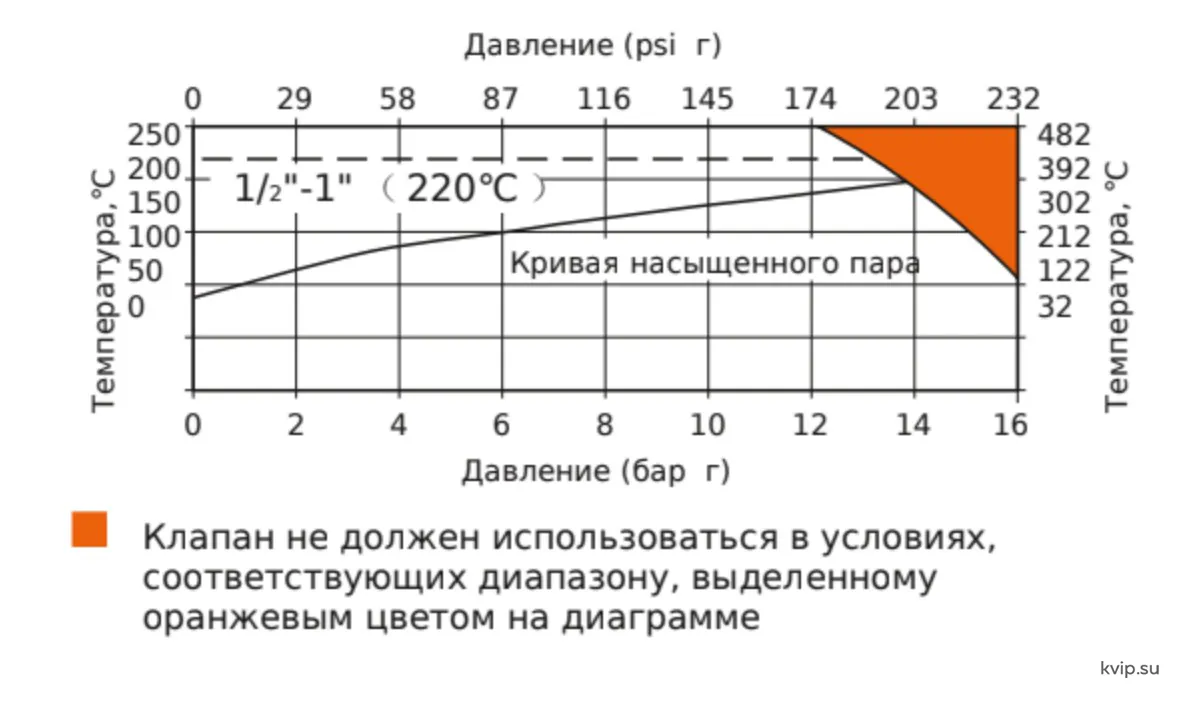

Рабочая характеристика
Инструкция

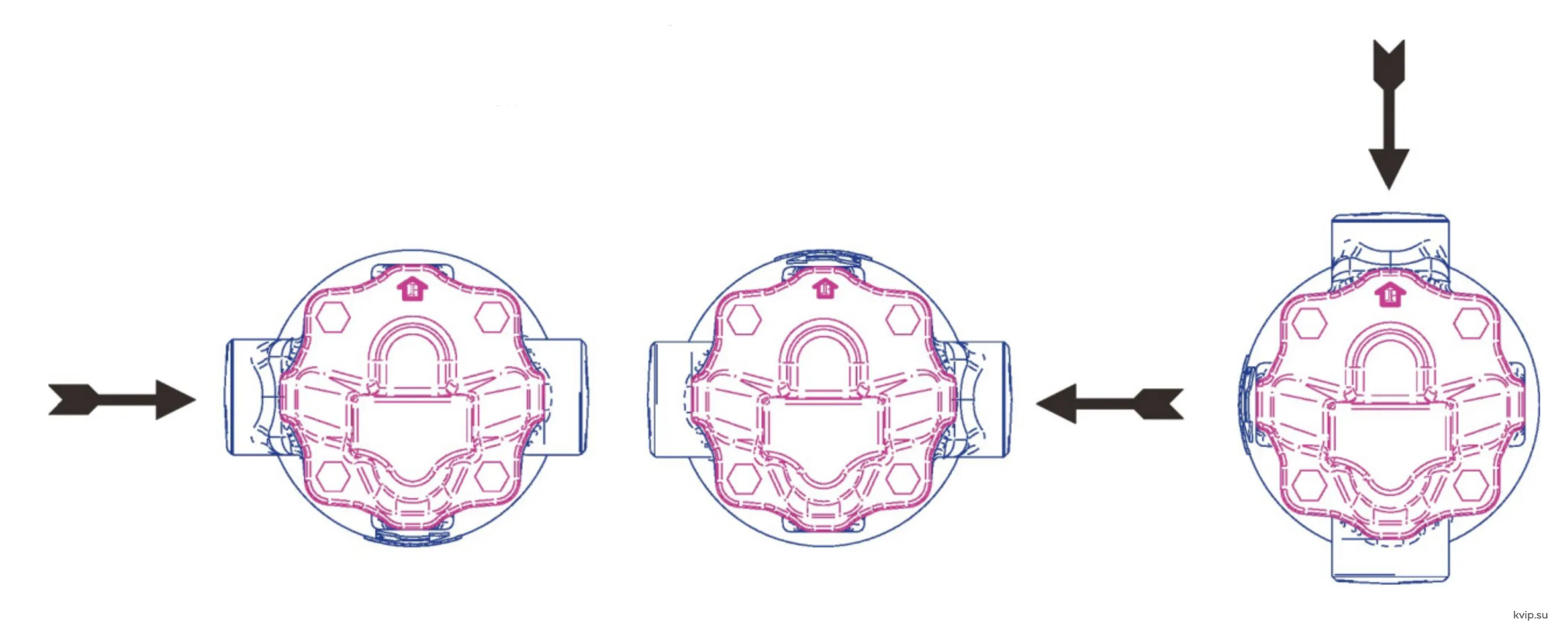

1. Конденсатоотводчик может быть по-разномуустановлен в линию (см. рисунок ниже),
необходимо обязательно указать при заказе
2. Различные типы присоединений:
BSP 、 BSPT 、 NPT 、 SW
Читайте в наших статьях:
Конденсатоотводчики для пара: типы и принцип их действия
Правильная установка конденсатоотводчиков на паропровод

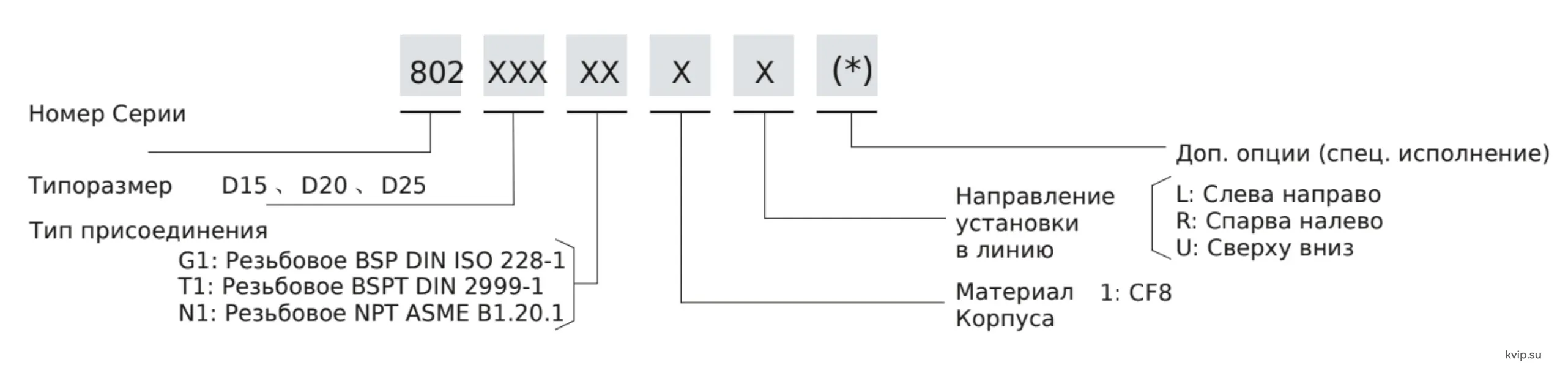

Код для заказа
