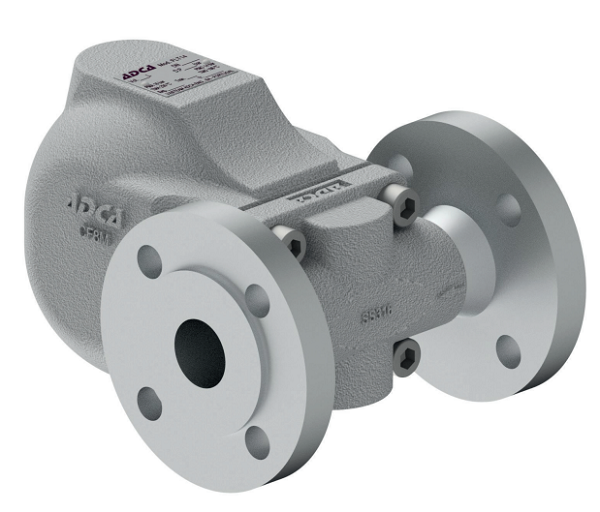

Описание ADCA FLT14I 1" - DN 25 Конденсатоотводчика поплавкового
Поплавковый конденсатоотводчик ADCA FLT14I (со встроенным биметаллическим клапаном для выпуска воздуха и других неконденсируемых газов) разработан для конденсата низкого и высокого давления и предназначен для установки на теплообменном оборудовании, а также для дренажа конденсата.Типовым применением для данного вида конденсатоотводчиков является установка на:
- Теплообменном оборудовании;
- Сушильных цилиндрах;
- Паровых рубашках и прочем оборудовании.
Основные свойства ADCA FLT14I 1" - DN 25 Конденсатоотводчика поплавкового
- Постоянный отвод конденсата;
- Конденсат отводится при температуре насыщения;
- Не подвержен влиянию резких изменений нагрузок и перепада давления;
- Автоматический отвод воздуха (встроенный термостатический клапан).
Также можете обратить внимание на ADCA FLT32 DN 1"HC, DN 25HC – конденсатоотводчик поплавковый из углеродистой стали.
| Типоразмеры | 1” дюйм; DN 25 |
| Рабочая среда | Насыщенный или перегретый пар |
| Исполнения | FLT14I-4,5, 10 или 14 (с корпусом из нержавеющей стали) |
| PMO – максимальное рабочее давление | 14 бар |
| TMO – максимальная рабочая температура | 198 °C |
| Присоединение | Внутренняя резьба ISO7/1 Rp (BS21) или NPT |
| Стандартные фланцы по EN 1092–1 PN 16 | |
| Фланцы по ASME B16.5 Class 150 | |
| SW – приварка внахлест по ANSI B 16.11 | |
| BW – приварка встык по ANSI B16.25 | |
| Установка |
По умолчанию на горизонтальном трубопроводе, направление потока справа налево при виде на корпус – (R-L). См. инструкцию по монтажу и эксплуатации. Под заказ: установка на горизонтальном трубопроводе, направление потока слева направо (L-R), или вертикальном трубопроводе, направление потока сверху вниз (V) |
| Опции | |
| SLR (Steam Lock Release) – клапан для выпуска паровых пробок | |
| Штуцер для установки дренажного краника или баласировочной трубки |
Применение конденсатоотводчиков FLT14I ограничено PMO равным ∆PMX.
| FLT14I-4,5 | 4,5 бар |
| FLT14I-10 | 10 бар |
| FLT14I-14 | 14 бар |
| PN 16 | Категория |
| 1” – DN 25 | SEP |
| Фланцевый PN16* | Фланцевый ANSI 150** | Температура |
| Давление | Давление | |
| 16 бар | 13,3 бар | 100 °C |
| 14,5 бар | 12 бар | 150 °C |
| 13,4 бар | 11,1 бар | 200 °C |
| 12,7 бар | 10,2 бар | 250 °C |
* В соответствии c EN1092–2:2018.
** В соответствии с EN1759–1:2004.
Корпус рассчитан на PN16 и ниже, в зависимости от выбранного типа присоединения. PN16 для резьбового исполнения.
| Тип | DN | Перепад давления (бар) | ||||||||||||
| 0,5 | 1 | 1,5 | 2 | 3 | 4,5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | ||
| FLT14I-4,5 | 1" – DN 25 | 230 | 330 | 400 | 440 | 535 | 630 | |||||||
| FLT14I-10 | 1" – DN 25 | 150 | 200 | 250 | 280 | 340 | 400 | 460 | 495 | 520 | 550 | 595 | ||
| FLT14I-14 | 1" – DN 25 | 120 | 150 | 190 | 220 | 260 | 320 | 380 | 400 | 425 | 440 | 480 | 510 | 550 |

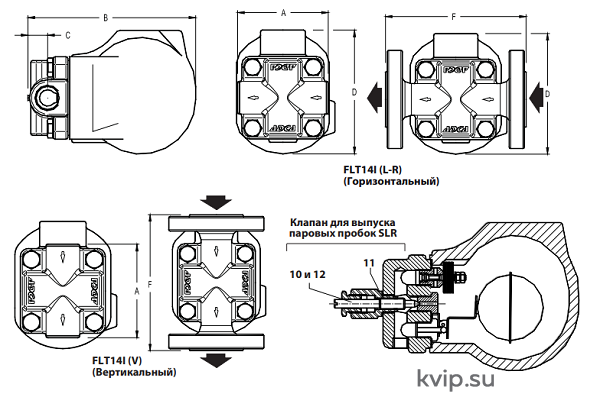

| Резьбовой BSP или NPT | Фланцы PN16 | Фланцы CLASS 150 | ||||||||||
| DN | A | B | C | D | Масса, кг | F | Масса, кг | F | Масса, кг | |||
| 1" – DN 25 | 95 | 178 | 23 | 128 | 5,2 | 160 | 7,7 | 160 | 7,3 | |||

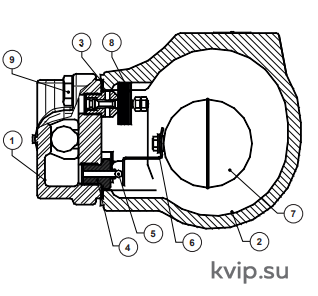

| № п/п | Наименование | Материал | Запчасть |
| 1 | Корпус | A351 CF8M / 1.4408 | |
| 2 | Крышка |
A351 CF8M / 1.4408 |
|
| 3 | Прокладка крышки | Нерж. сталь / графит | Х |
| 4 | Седло клапана | AISI 410 / 1.4006 | Х |
| 5 | Главный клапан в сборе | AISI 440C / 1.4125 | Х |
| 6 | Рычаг | AISI 304 / 1.4301 | Х |
| 7 | Поплавок | AISI 304 / 1.4301 | Х |
| 8 | Термостатический клапан | Нерж. сталь (биметалл) | Х |
| 9 | Болт крышки | Нерж. сталь А2-70 | |
| 10 |
Клапан SLR |
Нерж. сталь |
Опция |
| 11 |
Прокладка клап. SLR |
Нерж. сталь/Графит |
Опция |
| 12 |
Уплотнение кл. SLR |
Графит |
Опция |
Входящие в ремкомплект запчасти отмечены "X". Прим.: поставляемые запчасти и опции оплачиваются дополнительно.
ВНИМАНИЕ!!! Для контроля исправности работы конденсатоотводчика необходимо устанавливать смотровые стекла. В случае их отсутствия станет НЕ ВОЗМОЖНО оперативно выявлять проблемы и предотвращать их развитие.
