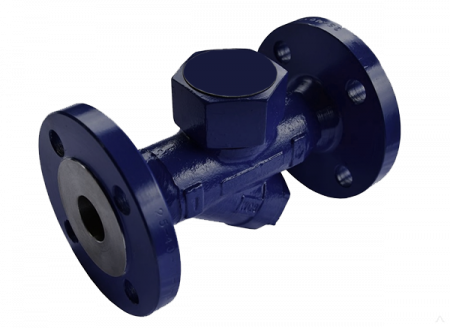

МТ91-213 КТД40 термодинамический конденсатоотводчик

Описание МТ91-213 КТД40 термодинамического конденсатоотводчика

Конденсатоотводчик термодинамический КТД40 устанавливается на паропроводах и пароприемниках для автоматического отвода конденсата, с давлением на входе не менее 1 бар и допустимым противодавлением до 80 % от давления на входе при температуре среды до 350 С˚. О типах и принципах действия конденсатоотводчиков для пара читайте в нашей статье.

Паспорт товара
Тип оборудования	Конденсатоотводчик термодинамический
Серия	КТД40
Наименование	Конденсатоотводчик термодинамический КТД40 DN1" PN40 р/р Tmax=350°С
Изготовитель	ООО "МТ91-213" 620024, Россия, Свердловская обл., г. Екатеринбург, ул. Колхозников, д.59А
Разрешительная документация	Декларация о соответствии требованиям ТР ТС 010/2011 "О безопасности машин и оборудования", рег.№ ЕАЭС N RU Д- RU.НА81.В. от 05.06.2020

Читайте в наших статьях:
Куда пропали регуляторы давления с рынка?
Кто из Российских производителей способен заменить Danfoss

Свойства МТ91-213 КТД40 термодинамического конденсатоотводчика

Технические данные
DN	G ½”…1”, DN15…25
PN	40 бар
Т макс	+ 350°С
Присоединение	Резьбовое, фланцевое
Материал корпуса	Углеродистая сталь WCB
Материал диска	Нержавеющая сталь
Материал уплотнений	Графит
Минимальная температура окружающей среды	- 40°С

Габаритные размеры
Резьбовое присоединение					Фланцевое присоединение
G	L	h1	h2	Вес, кг	DN	L	h1	h2	Вес, кг
½”	80	47	55	0,9	15	150	47	55	2,5
¾”	90	53	60	1	20	150	53	60	3
1”	95	60	63	1,5	25	160	60	63	4

Пропускная способность
DN/ΔP (бар)	1	2	4	6	8	10	12	16	20	40
15-25	50	110	225	250	280	305	400	460	570	620

Элементы конструкции МТ91-213 КТД40 термодинамического конденсатоотводчика

• Крышка;
• Диск;
• Прокладка;
• Сетка фильтра;
• Корпус;
• Прокладка;
• Заглушка.

Устройство и работа МТ91-213 КТД40 термодинамического конденсатоотводчика

Конденсатоотводчик состоит из деталей корпуса, крышки, тарелки и прокладки. Установочное положение конденсатоотводчика - крышкой вверх. Принцип действия конденсатоотводчика основан на использовании аэродинамического эффекта. О том, как выбрать конденсатоотводчик Вы сможете узнать из этой статьи.

Меры безопасности при использовании МТ91-213 КТД40 термодинамического конденсатоотводчика

Безопасная эксплуатация изделия гарантируется только при условии правильного монтажа, запуска в работу и обслуживания квалифицированным персоналом в соответствии с данной инструкцией. Конденсатоотводчики должны устанавливаться квалифицированным персоналом. Квалифицированный персонал – это персонал, имеющий соответствующие знания, опыт работы и допуск к работе по монтажу пароконденсатных систем, работающих под давлением. Не разрешатся производить работы всех видов по устранению дефектов при наличии давления в рубопроводе, снимать конденсатоотводчик с трубопровода при наличии в нем рабочей среды.

Подготовка к работе с МТ91-213 КТД40 термодинамическим конденсатоотводчиком

Расконсервацию конденсатоотводчика проводите непосредственно перед монтажом. После расконсервации осмотрите конденсатоотводчик и проверьте, не поврежден ли он. Перед установкой конденсатоотводчика тщательно очистите трубопровод от грязи, песка, окалины. Попадание посторонних предметов в конденсатоотводчик не допускается. Конденсатоотводчик не трубопроводе устанавливается так, чтобы направление потока среды совпадало с направлением стрелки на корпусе. О том, как правильно установить конденсатоотводчик на паропровод читайте в этой статье.

Хранение МТ91-213 КТД40 термодинамического конденсатоотводчика

Условия хранения по п. 7 (Ж 1) ГОСТ 15150-69. Конденсатоотводчики должны храниться в упаковке предприятия-изготовителя в помещениях или под навесом.

Гарантия МТ91-213 КТД40 термодинамического конденсатоотводчика

Изготовитель гарантирует соответствие оборудования указанным техническим характеристикам, а Поставщик обязуется проводить его гарантийное обслуживание в течение 12 месяцев со дня монтажа и запуска в работу, но не более 18 месяцев с момента продажи при соблюдении условий хранения, транспортировки, монтажа, запуска в работу и эксплуатации, указанных в настоящем документе. Гарантия не распространяется на повреждения, полученные при эксплуатации в условиях, не указанных в паспорте и не предусмотренных иными соглашениями.

Свидетельство о приемке и консервации МТ91-213 КТД40 термодинамического конденсатоотводчика

Оборудование произведено в соответствии с требованиями ТУ 28.14.11.001-35584049-2020 и признано годным к эксплуатации. Конденсатоотводчик КТД40 успешно прошел программу приемо-сдаточных испытаний, включающую, в частности: - гидравлические испытания на прочность и герметичность (испытания водой давлением 1,5 х РN); - визуально-измерительный контроль и контроль комплектности.

Комплект поставки МТ91-213 КТД40 термодинамического конденсатоотводчика

Конденсатоотводчик КТД40 – 7 шт. Паспорт – 1 экз. на каждое упаковочное место поставляемых в один адрес.
