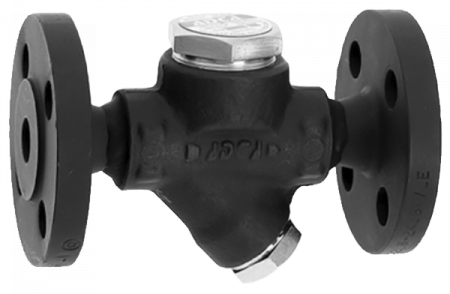

Описание ADCA DT42S конденсатоотводчика термодинамического
Снят с производства, замена - ADCA DT46.Термодинамический конденсатоотводчик ADCA DT42S преимущественно используется в системах среднего и высокого давления. Предпочтительнее для трассировки спутниковых паропроводов. Единственной подвижной деталью DT42S является диск. Не требует настройки во всем диапазоне рабочих нагрузок. В этой статье Вы можете узнать как обозначается конденсатоотводчик на схеме.
Читайте в наших статьях:
Куда пропали регуляторы давления с рынка?
Как конденсатоотводчики TLV закрепились на рынке?
Кто из Российских производителей способен заменить Danfoss
Основные свойства ADCA DT42S конденсатоотводчика термодинамического
- дискретный отвод конденсата;
- не подвержен влиянию гидроударов и вибрации;
- не требует демонтажа для проведения обслуживания.
| Опции | теплоизолирующая крышка |
| Рабочая среда | насыщенный и перегретый пар |
| Исполнения | DT 42S |
| Типоразмеры | от DN3/8" до DN1" - от DN15 до DN25 |
| Присоединение |
внутренняя резьба ISO7/1 Rp(BS21); фланцевое EN1092-1:2007,ANSI |
| Установка | предпочтительно на горизонтальном трубопроводе. Допускается установка термодинамического конденсатоотводчика в любом положении |
Технические характеристики
Максимальное рабочее давление 42 барМаксимальная рабочая температура 300°C
Предельные параметры:
Минимальное рабочее давление – 0,25 бар
Максимальное противодавление – 80%
| Фланцевый PN63* | Фланцевый PN40/ANSI 300* | Фланцевый ANSI 150** | Температура |
| давление | давление | давление | |
| 63 бар | 40 бар | 19,3 бар | 50℃ |
| 55,5 бар | 35 бар | 15,8 бар | 150℃ |
| 48 бар | 30,4 бар | 12,1 бар | 250℃ |
| 43,5 бар | 27,6 бар | 10,2 бар | 300℃ |
* в соответствии с EN1092-1:2007
** в соответствии с EN1759-1:2004
Внимание: характеристики PN63 и ниже, зависят от типа присоединения.
Характеристики резьбового конденсатоотводчика соответствуют PN63.
Пропускная способность, кг/ч
| тип | DN | перепад давления (бар) | ||||||||||||
| 0,5 | 1 | 3 | 6 | 9 | 12 | 15 | 18 | 21 | 24 | 30 | 35 | 42 | ||
| DT 42S | 1/2"-15 | 200 | 210 | 350 | 480 | 580 | 660 | 740 | 800 | 850 | 910 | 1020 | 1100 | 1200 |
| DT 42S | 3/4"-20 | 310 | 320 | 520 | 720 | 860 | 980 | 1050 | 1175 | 1220 | 1350 | 1500 | 1600 | 1750 |
| DT 42S | 1"-25 | 470 | 485 | 800 | 1100 | 1310 | 1500 | 1750 | 1800 | 1950 | 2100 | 2300 | 2480 | 2720 |
Габаритные размеры, мм
| резьбовой | EN PN16/PN40 | EN PN63 | ANSI 150 | ANSI 300 | |||||||||
| DN | A | B | C | D | масса,кг | E | масса,кг | E | масса,кг | E | масса,кг | E | масса,кг |
| 15-1/2" | 80 | 56 | 46 | 96 | 1 | 150 | 2,5 | 150 | 3,4 | 150 | 2 | 150 | 2,8 |
| 20-3/4" | 80 | 56 | 52 | 105 | 2 | 150 | 3,3 | 150 | 4,3 | 150 | 2,6 | 150 | 3,9 |
| 25-1" | 98 | 56 | 62 | 115 | 1,8 | 150 | 4,4 | 160 | 7,2 | 160 | 4 | 160 | 5,4 |
Наши специалисты помогут в подборе парового и пароконденсатного оборудования, исходя из Ваших параметров.
