Принцип работы
Принцип работы основан на разнице плотностей пара и конденсата.Описание
- Корпус и крышка изготовлены из литой/кованой стали
- Все внутренние детали изготовлены из нержавеющей стали, а все подвижные элементы выполнены с запасом на механический износ для увеличения интервалов между обслуживанием
- Конструкция корпуса обеспечивает наличие внутреннего гидрозатвора, исключающего утечки пара
- Патентованный внутренний механизм также гарантирует отсутствие утечек пара
- Вcтроенный обратный клапан обеспечивает стойкость к гидроударам, исключает обратный ток конденсата и позволяет использовать конденсатоотводчик на перегретом паре
- Встроенный фильтр защищает механизм от грязи
- Используйте таблицу пропускной способности для подбора
- Противодавление 90% и больше от давления на входе
- После отключения пара конденсат может быть слит из корпуса путем откручивания пробки, что защитит конденсатоотводчик от обмерзания.
Стандарты
- GB/T12250-2005 Конденсатоотводчики - термины, маркировка, габаритные и монтажные размеры
- GB/T22654-2008 Конденсатоотводчики - технические условия
- GB/T12251-2005 Конденсатоотводчики - методы испытаний
- ISO 6948 Автоматические конденсатоотводчики. Производство и функциональные испытания.

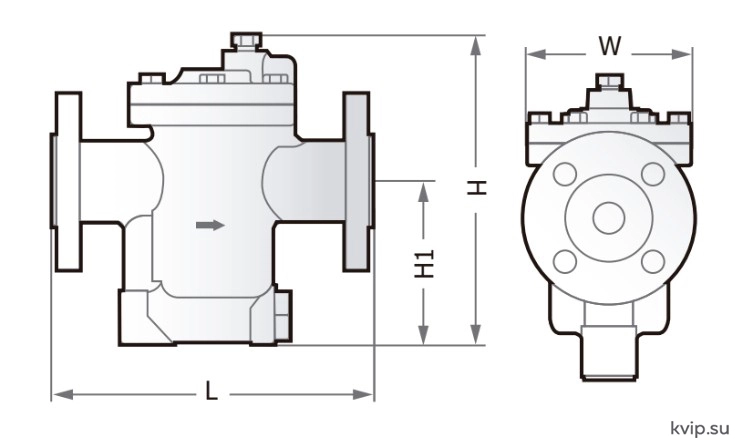

Размеры, мм
| Модель | DN | L | H | H1 | W | Вес, кг |
| IBST20-T | DN15-25 | 170 | 245 | 133 | 100 | 8 |
| IBST20-W | DN15-25 | 170 | 245 | 133 | 100 | 8 |
| IBST20-F | DN15-40 | 230 | 245 | 133 | 100 | 10.5 |
Teхнические данные
| Номинальное давление | PN25 |
| Mакс. допустимое давление (корпус) | 2.45 MПa/200°C |
| Maкс. допустимая температура (корпус) | 450°C/1.03 MПa |
| Давление заводского испытания на паре | >3 раз/1.6 MПa |
|
Mаксимальное рабочее давление |
1.6 МПа |
|
Maксимальная рабочая температура |
350°С |
|
Давление гидроиспытания |
3.8 МПа |
|
Давление пневмоиспытания |
2.0 МПа |
Mатериалы
Крышка: A105/F304/F316Корпус: WCB/CF8/CF8M
Седло: Maртенситная нерж. сталь
Диск: Мартенситная нерж. сталь
Другие внутренние элементы: Аустенитная нерж. сталь

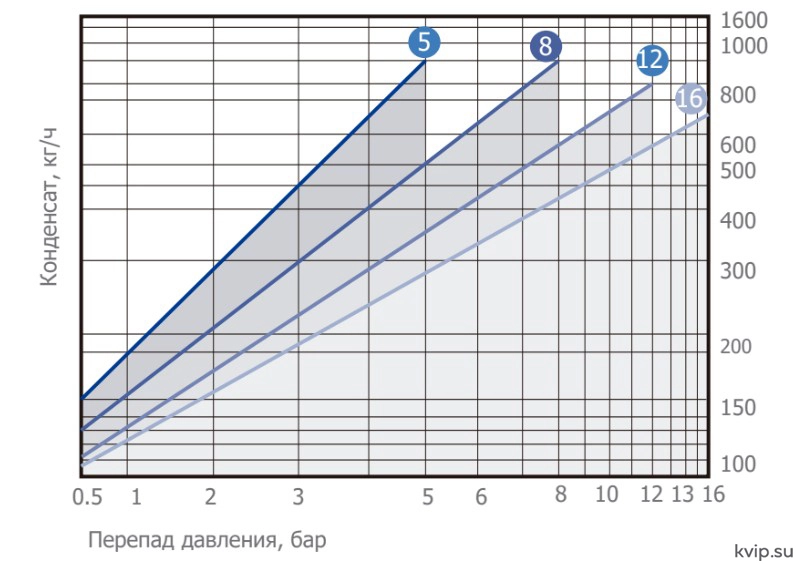

IBST20 Пропускная способность
