Принцип работы
Биметаллический термостатический элемент определяет разницу между температурой пара при данном давлении и температурой конденсата. Если температура конденсата достигает заданного значения, биметаллический элемент срабатывает и открывает клапан конденсатоотводчика для слива конденсата.Описание
- Корпус и крышка изготовлены из стали А105
- Все внутренние детали изготовлены из нержавеющей стали, а поверхности седла и плунжера упрочнены
- Высокотехнологичный биметаллический элемент обеспечивает точную настройку температуры отводимого конденсата
- Встроенный фильтр защищает внутренний механизм от грязи
- Противодавление за конденсатоотводчиком может составлять 50% и более от давления на входе
Стандарты
- GB/T12250-2005 Конденсатоотводчики - термины, маркировка, габаритные и монтажные размеры
- GB/T22654-2008 Конденсатоотводчики - технические условия
- GB/T12251-2005 Конденсатоотводчики - методы испытаний
- ISO 6948 Автоматические конденсатоотводчики. Производство и функциональные испытания
Maтериалы
Крышка: A105/F304/F316Корпус: A105/F304/F316
Седло: Maртенситная нерж. сталь
Плунжер: Мартенситная нерж. сталь
Другие внутренние элементы: Мартенситная нерж. сталь

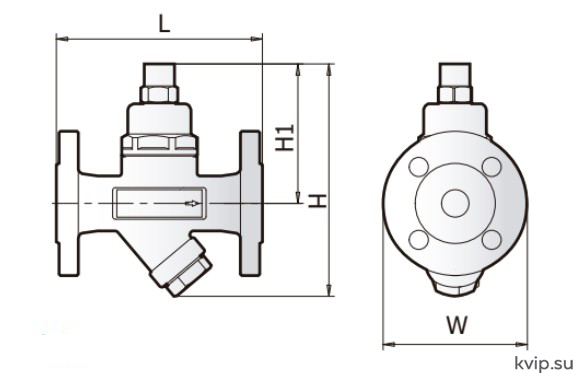

Размеры, мм
|
Moдель |
DN |
L |
H |
H1 |
W |
Вес |
|
BMST21-T |
DN15-25 |
90 |
168 |
100 |
55 |
1.8 кг |
|
BMST21-W |
DN15-25 |
90 |
168 |
100 |
55 |
1.8 кг |
|
BMST21-F |
DN15-25 |
150 |
168 |
100 |
155 |
4 кг |
Teхнические данные
|
Номинальное давление |
PN25 |
|
Mакс. допустимое давление (корпус) |
2.45 МПа/200°С |
|
Maкс. допустимая температура (корпус) |
450°С/1.03 МПа |
|
Давление заводского испытания на паре |
>3 раз/1.6 МПа |
|
Mаксимальное рабочее давление |
2.1 МПа |
|
Maксимальная рабочая температура |
350°С |
|
Давление гидроиспытания |
3.8 МПа |
|
Давление пневмоиспытания |
2.0 МПа |

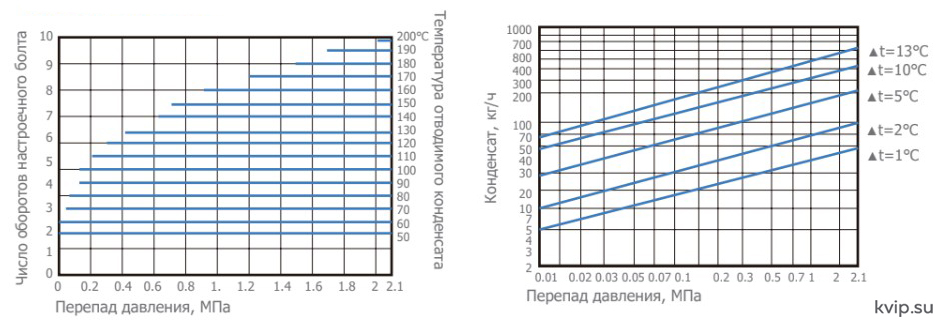

Температура отводимого конденсата и пропускная способность
▲t= Между температурой пара при данном давлении и температурой отводимого конденсата
