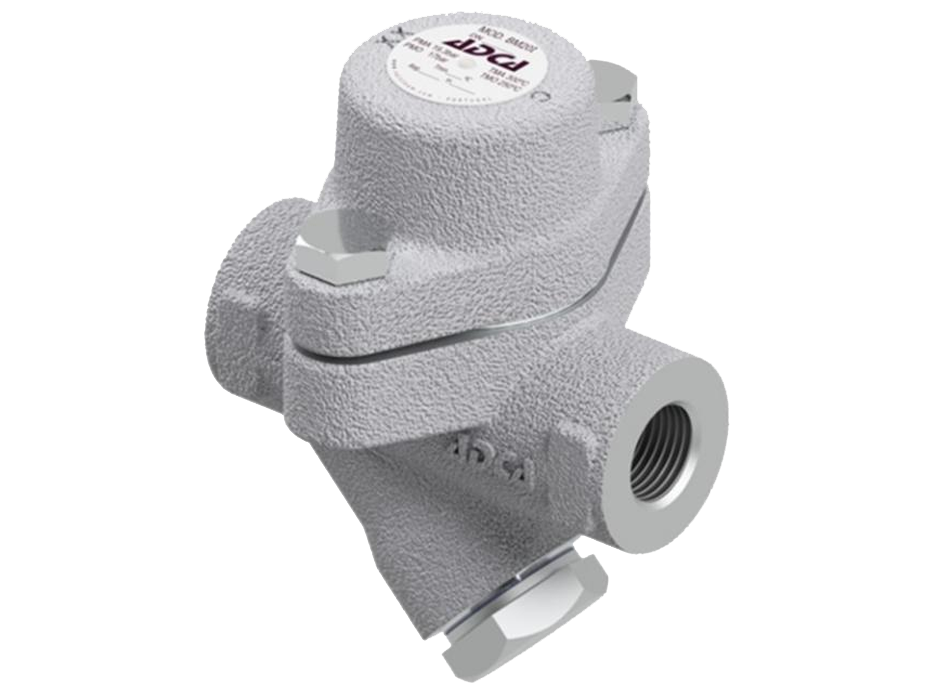

Описание ADCA BM20i конденсатоотводчика биметаллического
Конденсатоотводчики биметаллические ADCA BM20i – компактные и надежные конденсатоотводчики, позволяющие экономить тепловую энергию посредством доохлаждения отводимого конденсата. Типовым применением является установка на трубопроводах насыщенного и перегретого пара, пароспутниках, паровых рубашках емкостей, змеевиковых обогревах, нерегулируемых калориферах или использование для автоматического отвода воздуха из паровых систем.Читайте в наших статьях:
Как конденсатоотводчики TLV закрепились на рынке
Кто из Российских производителей способен заменить Danfoss
Основные свойства
- Широкий диапазон давлений и пропускной способности;
- Отлично работают при пусковых режимах;
- Устойчивы к гидроударам, вибрациям и замерзанию;
- Автоматический отвод воздуха;
- Могут применяться на перегретом паре;
- Имеют встроенный фильтр.
Технические данные
| Типоразмеры | 1/2"–1"; DN15–25 |
| Номинальное давление | 40 |
| Рабочая среда | Насыщенный и перегретый пар |
| Материал исполнения | нержавеющая сталь |
| Присоединение |
Внутренняя резьба ISO 7 Rp или NPT |
|
Стандартные фланцы по EN 1092-1 PN 40; фланцы по ASME B16.5 Class 150 или 300 |
|
| SW–приварка внахлест по ANSI B16.11; BW–приварка встык по ANSI B16.25, по спецзаказу | |
| Установка | Установка в любом положении. Предпочтительно на горизонтальном трубопроводе (см. инструкцию по монтажу и эксплуатации) |
| Опции | Дренажный клапан |
Ограничения по применению
|
Фланцы PN 40 * |
Фланцы CLASS 150 ** |
Фланцы CLASS 300 ** |
Расчетная температура |
| Допустимое давление | Допустимое давление | Допустимое давление | |
| 40 бар | 15,3 бар | 39,9 бар | 100 °С |
| 34,4 бар | 112 бар | 31,3 бар | 200 °С |
| 29,9 бар | 10,2 бар | 26,6 бар | 250 °С |
| 27,6 бар | 9,7 бар | 25,2 бар | 300 °С |
** В соответствии с EN1759–1:2004; Корпус рассчитан на PN40 и ниже, в зависимости от выбранного типа присоединения. PN40 для резьбового исполнения и сварки BW / SW.
Пропускная способность
| Тип | DN | Перепад давления, бар | |||||||||
| 0,5 | 1 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 17 | ||
| BM20 | 15–25 A | 125 | 200 | 320 | 410 | 445 | 485 | 500 | 540 | 580 | 600 |
| BM20 | 15–25 B | 450 | 700 | 1000 | 1220 | 1340 | 1450 | 1560 | 1650 | 1780 | 1850 |
B = расход при температуре 20 °C.
Габаритные размеры
| Резьбовой/под приварку внахлест* | Фланцевый EN PN16/40" | Фланцевый ANSI 150" | Фланцевый ANSI 300" | ||||||||
| DN | A | B | C | D | Масса, кг | E | Масса, кг | E | Масса, кг | E | Масса, кг |
| 15–1/2" | 95 | 59 | 95 | 65 | 1,6 | 150 | 3,2 | 150 | 2,7 | 150 | 3,5 |
| 20–3/4" | 95 | 59 | 95 | 65 | 1,6 | 150 | 3,9 | 150 | 3,1 | 150 | 4,7 |
| 25–1" | 95 | 65 | 95 | 65 | 1,8 | 160 | 4,7 | 160 | 4,3 | 160 | 5,9 |
Спецификация материалов
| № | Наименование | Материал |
| 1 | Корпус |
AISI 316L / 1.4404 |
| 2 | Крышка |
AISI 316L / 1.4404 |
| 3 | * Прокладка | Нерж. сталь/Графит |
| 4 | * Пластины | Биметалл |
| 5 | * Фильтр | AISI304/1.4301 |
| 6 | * Пробка | Нерж. сталь/Графит |
| 7 | * Прокладка | A 105/1.0432 |
| 8 | Болт | A2–70 |
