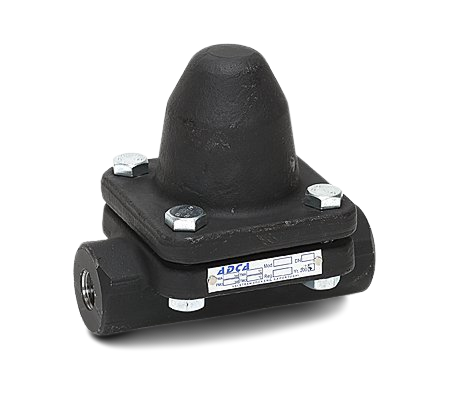

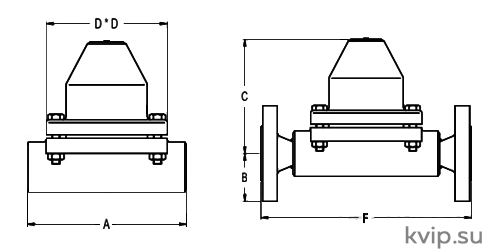

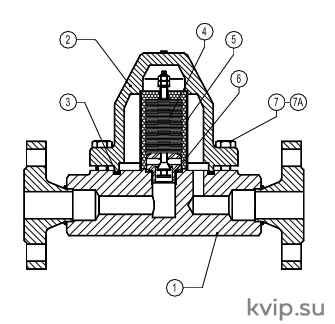

Описание ADCA BM45 DN15-25 Конденсатоотводчика биметаллического
Конденсатоотводчики биметаллические ADCA серии BM45 предназначены для работы в системах, где необходимо переохлаждение отводимого конденсата, спутниковых трубопроводах, паровых рубашках емкостей или в качестве воздухоотводчика в паровых системах. Присоединение – внутренняя резьба или фланцы, монтажное положение – в горизонтальном или вертикальном положении. Подробнее о типах и принципах действия конденсатоотводчиков, читайте в статье на нашем сайте.Основные свойства ADCA BM45 DN15-25 Конденсатоотводчика биметаллического
- Постоянный отвод конденсата;
- Конденсат отводится переохлажденным;
- Не подвержен влиянию гидроударов и вибраций;
- Функция отвода воздуха;
- Работает на перегретом паре;
- Встроенный фильтр.
| Типоразмеры | 1/2" – 1"; DN15–25 |
| Условное давление | Углеродистая сталь – PN40/PN63/PN100. |
| Рабочая среда | Насыщенный или перегретый пар. |
| Температура рабочей среды | От -10 °C до 425 °C. |
| Диапазон рабочих давлений | 15-45 бар |
| Исполнения | BM45 |
| Присоединение | Внутренняя резьба ISO7/1 Rp (BS21) |
| Фланцевое EN 1092–2, ANSI | |
| SW – Сварка внахлест по ANSI B 16.11 | |
| BW – Сварка встык по ANSI B16.25 | |
| Установка | Предпочтительно на горизонтальном трубопроводе, допускается установка в любом положении (см. инструкции по установке и эксплуатации). |
| Давление, бар |
Температура, °C |
||
| Фланцевый PN40 | Фланцевый ANSI 300** | Фланцевый PN63/100/ANSI 600* | |
| 40 | 50 | 63 | 50 |
| 35 | 41,8 | 48 | 250 |
| 30,4 | 38,9 | 43,5 | 300 |
| 27,6 | 28,7 | 29,1 | 425 |
** В соответствии с EN1759–1:2004.
| Тип | DN | Перепад давления, бар | |||||||||
| 15 | 17 | 20 | 22 | 25 | 28 | 30 | 40 | 42 | 45 | ||
| BM45 | 15-25A | 400 | 430 | 460 | 480 | 500 | 530 | 550 | 580 | 585 | 590 |
| BM45 | 15-25B | 2400 | 2600 | 2760 | 2800 | 3000 | 3100 | 3200 | 4000 | 4100 | 4200 |
A = расход конденсата при температуре на 10 °C ниже температуры насыщения,
B = расход холодной воды при температуре 20 °C. Подробнее о том, как выбрать конденсатоотводчик, читайте в нашей статье.
