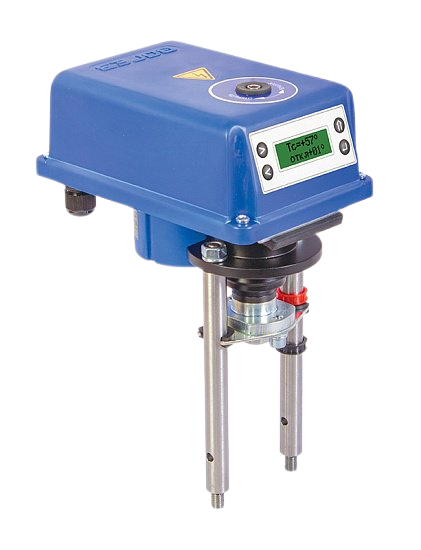

Вогез ВЭП 200 и 200М интеллектуальный электрический исполнительный механизм

Описание Вогез ВЭП 200 и 200М интеллектуального электрического исполнительного механизма

Механизмы электрические прямоходные ВЭП-2ХХ (далее - ЭИМ) предназначены для управления регулирующей арматурой по командам устройств автоматики, а также для использования, совместно с регулирующей арматурой, в составе систем управления технологическими процессами в качестве регуляторов температуры или давления непрямого действия. Подробнее о том, с каким сервоприводом лучше выбирать регулирующий клапан читайте в статье на нашем сайте.

• шаговый двигатель;
• микропроцессорная плата управления;
• электронная защита от перегрузки;
• энергонезависимая память;
• таймер;
• встроенный ПИД-регулятор;
• управление : -трехпозиционное (беспотенциальный контакт, открытый коллектор), аналоговое (4-20 мА, 0-10В, 2-10В);
• датчик положения (4-20 мА);
• три канала измерения температуры;
• два канала для датчиков давления с сигналом 4-20 мА;
• панель управления с ЖКИ дисплеем;
• интерфейс RS 485;
• протокол Modbus RTU.

Отличительной особенностью ЭИМ является наличие микропроцессорной платы управления и встроенной клавиатуры с табло индикации, позволяющих пользователю задавать с клавиатуры ЭИМ требуемый режим работы, а также контролировать его исполнение. О видах и характеристиках регулирующих клапанов читайте в этой статье. Для использования ЭИМ в составе автоматизированных систем управления технологическими процессами предусмотрен интерфейс RS-485, протокол Modbus RTU.
ЭИМ выпускается в трех основных исполнениях:

• ВЭП-22Х для использования совместно с регулирующими клапанами и датчиками температуры в качестве регуляторов температуры непрямого действия, например для регулирования систем горячего водоснабжения или отопления;
• ВЭП-23Х для использования в качестве интеллектуального ЭИМ;
• ВЭП-24Х для использования совместно с регулирующими клапанами и датчиками с токовым выходом 4-20 мА в качестве регуляторов давления или перепада давления непрямого действия.

Технические характеристики Вогез ВЭП 200 и 200М интеллектуального электрического исполнительного механизма

Наименование характеристики	Значение
	ВЭП-221М	ВЭП-225М	ВЭП-228М
Напряжение питающей сети, В	220
Частота питающей сети, Гц	50
Потребляемая мощность, ВА, не более	10
Условия эксплуатации: - температура окружающей среды - относительная влажность влажность воздуха	от +1 до +50°С до 80%
Степень защиты	IP54
Класс защиты от поражения электрическим током	II
Номинальное усилие, Н	700; 1600; 2700
Пределы изменения температуры	от минус 50 до + 150°С
Дискретность задания температуры	1°С
Кол-во входов для подключения датчиков температуры	3
Тип датчиков температуры	ТСП (Pt500); ТСП Pt1000)
Архив всех контролируемых параметров (энергозависимая память)	3250 значений с интервалом записи 1-60 минут
Время автоматической настройки коэффициентов регулирования, мин., не более	30
Режим работы	Круглосуточный

Наименование характеристики	Значение
	ВЭП-221	ВЭП-225	ВЭП-228
Напряжение питающей сети, В	220
Частота питающей сети, Гц	50
Потребляемая мощность, ВА, не более	15; 24
Условия эксплуатации: - температура окружающей среды - относительная влажность влажность воздуха	от +1 до +50°С до 80%
Степень защиты	IP54
Класс защиты от поражения электрическим током	I
Номинальное усилие, Н	3000; 4000
Пределы изменения температуры	от минус 50 до + 150°С
Дискретность задания температуры	1°С
Кол-во входов для подключения датчиков температуры	3
Тип датчиков температуры	ТСП (Pt500); ТСП Pt1000)
Архив всех контролируемых параметров (энергозависимая память)	3250 значений с интервалом записи 1-60 минут
Время автоматической настройки коэффициентов регулирования, мин., не более	30
Режим работы	Круглосуточный

Наименование характеристики	Значение
	ВЭП-231	ВЭП-235	ВЭП-238
Напряжение питающей сети, В	220
Частота питающей сети, Гц	50
Потребляемая мощность, ВА, не более	24
Условия эксплуатации: - температура окружающей среды - относительная влажность влажность воздуха	от +1 до +50°С до 80%
Степень защиты	IP54
Класс защиты от поражения электрическим током	I
Номинальное усилие, Н	3000; 4000
Пределы изменения температуры	от минус 50 до + 150°С
Управление	Трехпозиционное (безпотенциальный контакт или открытый коллектор), 4-20мА, 0-10В, 2-10В
Датчик положения	4-20 мА
Режим работы	Продолжительный S1
Архив всех контролируемых параметров (энергозависимая память)	3250 значений с интервалом записи 1-60 минут

Выполняемые функции Вогез ВЭП 200 и 200М интеллектуального электрического исполнительного механизма

Тип контура	Основные функции
ГВС	Управление контуром горячего водоснабжения: - поддержание задаваемого пользователем значения температуры горячей воды; - возможность снижения температуры горячей воды или отключения ГВС в заданное время по задаваемому пользователем недельному графику; - возможность ограничения температуры обратной воды; - возможность задания пользователем режима «дезинфекция».
ОТП	Управление контуром отопления: - поддержание задаваемого пользователем температурного графика отопления, с количеством контрольных точек от двух до восьми (температуры смешанной воды в зависимости от температуры наружного воздуха с возможностью коррекции по температуре обратной воды или температуры обратной воды в зависимости от температуры наружного воздуха); - возможность снижения температуры смеси в заданное время по задаваемому пользователем недельному графику; - возможность задания режима включения - отключения в зависимости от значения температуры наружного воздуха; - защита от завышения температуры обратной воды и от замораживания здания.

Номер программы	Функциональное назначение ЭИМ
10 (ОТП)	Управление одним контуром отопления
20 (ГВС)	Управление одним контуром горячего водоснабжения

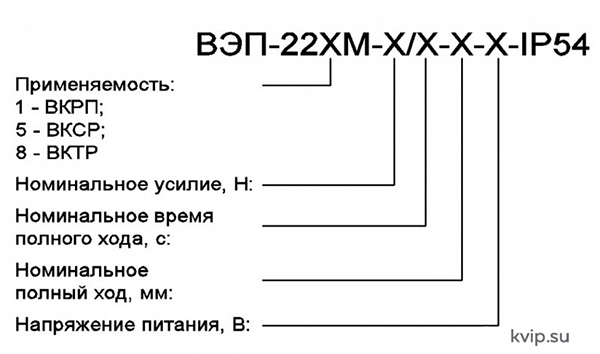

Пример обозначения при заказе Вогез ВЭП 200 и 200М интеллектуального электрического исполнительного механизма

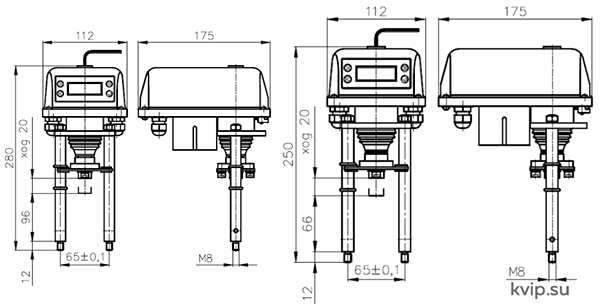

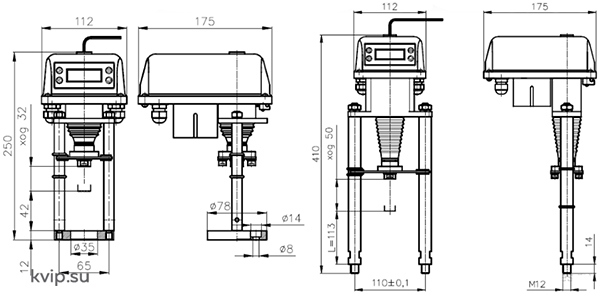

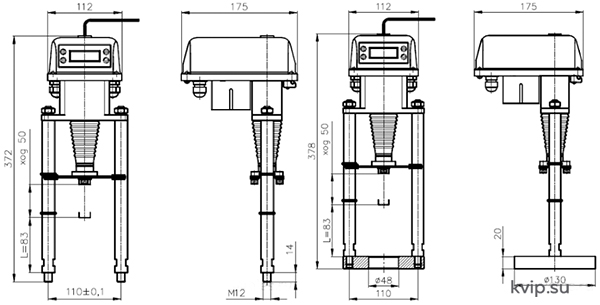

Габаритные и установочные размеры Вогез ВЭП 200 и 200М интеллектуального электрического исполнительного механизма

Электропривод ВЭП совместим со следующими клапанами:

• ВКРП клапан регулирующий для пара с электроприводом;
• ВКТР трехходовой регулирующий клапан с электроприводом;
• ВКСР клапан регулирующий проходной седельный с электрическим приводом.

ВНИМАНИЕ!!! Без контролирующей автоматики и датчиков НЕ ВОЗМОЖНО обнаружить изменения в окружающей среде и передать информацию в щит управления, который контролирует работу электропривода, регулирует его скорость и направление, осуществляет мониторинг и сбор данных. Следовательно не получиться обеспечить эффективное и точное управление системой.
