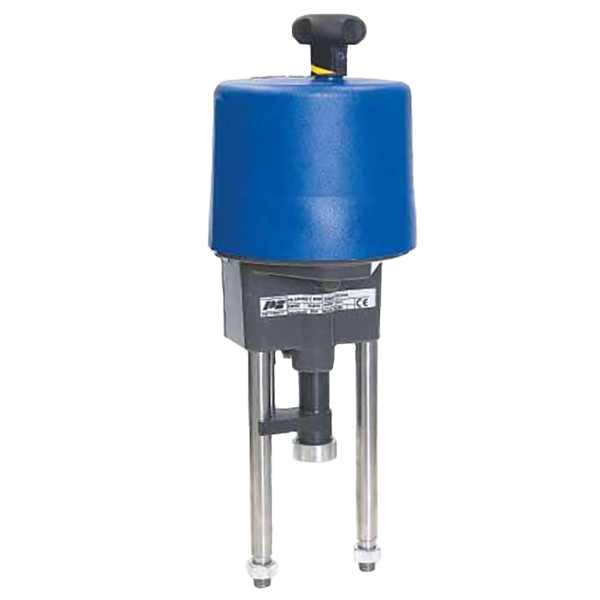

PS Automation PSL 202 Электропривод линейный

Описание PS Automation PSL 202 электропривода линейного

Электропривод линейный Automation PSL 202 предназначен для установки на регулирующие клапаны.

Подробнее о принципах работы регулирующих клапанов читайте в нашей статье.

Позволяют осуществлять плавное регулирование клапана. Данная модель с трехпозиционным управляющим сигналом обладает поворотным усилием 2 kH, скоростью продвижения 0,5 мм/с, ходом штока 50 мм. Применяются в системах тепло- и водоснабжения, охлаждения, вентиляции, в промышленных технологических системах.

Большинство технических процессов производства в отраслях водоснабжения/сточных вод, энергетики, нефтяной, газовой, пищевой, фармацевтической промышленности, в судостроении, в сфере коммунальных услуг работают круглосуточно. Простои стоят денег и влияют на качество процесса.

О видах и характеристиках регулирующих клапанов читайте в этой статье.

Электрические приводы фирмы "PS Automation" идеально подходят для быстрого использования, как в новых установках, так и в переоборудовании или модернизации.

Проектировано и сделано в Германии.

Технические характеристики PS Automation PSL 202 электропривода линейного

Основные технические данные

усилие	[кН]	2 (макс)
ход привода	[мм]	50 (макс)
обороты маховика	[/10мм ход]	12
степень защиты	EN 60529	IP 65
допуск.окружающая темп.	[℃]	от -20 до +80 (S2) / от -20 до +60 (S4)
масса (без допол.опций)	[кг]	4,5

Скорость перемещения и технические данные

Типоразмер: PSL202
Скорость перемещения:	0,5 мм/сек [50Гц] / 0,6 мм/сек [60Гц]							0,45мм/сек
Электропитание [В]	230 В АС 1~		115 В АС 1~		24 В АС 1~		400 В 3~	24 В DC
Частота [Гц]	50	60	50	60	50	60	///	-
Номинальный ток [A]	0,08	0,09	0,15	0,18	0,75	0,87		0,3
Макс. потребление мощности [BA]	37	40	37	40	37	40		24
Режим эксплуатации IEC 60034-1,8	S2 30 мин. S4 80% ED - 1200циклов/ч							так же
Защита электродвигателя	устойчив к заклиниванию							мульти предохран.

Скорость перемещения и технические данные

Типоразмер: PSL202.1
Скорость перемещения:	0,25 мм/сек [50Гц] / 0,3 мм/сек [60Гц]
Электропитание [В]	230 В АС 1~		115 В АС 1~		24 В АС 1~		400 В 3~	24 В DC
Частота [Гц]	50	60	50	60	50	60	///	///
Номинальный ток [A]	0,04	0,045	0,08	0,09	0,38	0,43
Макс. потребление мощности [BA]	28,3	29,4	28,2	29,4	28,2	29,4
Режим эксплуатации IEC 60034-1,8	S2 30 мин. S4 80% ED - 1200циклов/ч
Защита электродвигателя	устойчив к заклиниванию

Скорость перемещения и технические данные

Типоразмер: PSL202.2
Скорость перемещения:	1,4 мм/сек [50Гц] / 1,7 мм/сек [60Гц]								1,0 мм/сек
Электропитание [В]	230 В АС 1~		115 В АС 1~		24 В АС 1~		400 В 3~		24 В DC
Частота [Гц]	50	60	50	60	50	60	50	60	-
Номинальный ток [A]	0,11	0,09	0,22	0,18	1,05	0,88	0,06	0,05	1,0
Макс. потребление мощности [BA]	44	40	44	40	44	40	62	54	41
Режим эксплуатации IEC 60034-1,8	S2 30 мин. S4 50% ED - 1200циклов/ч
Защита электродвигателя	термовыключатель								мульти предохран.

Допол.комплектация/опции

Для электропитания:	Обознач.	230 В АС 1~	115 В АС 1~	24 В АС 1~	400 B 3~	24 B DC
Допол. путевые выключатели с сереб.контактами (стандарт) от 100 мА до 5А при 24В до 230 В AC/DC	2WE	+	+	+	+	+
Допол.путевые выключатели с позолоченными контактами от 0,01 мА до 100мА при 1В до 24 В AC/DC	2WE Gold	+	+	+	+	+
Одинарный/двойной потенциометр	PD	+	+	+	+	+
Позиционер	PSAP	+	+	+	4	-
Датчик положения	PSPT	+	+	+	+	+
Обогрев	H	+	+	+	+	+
Локальное управление	PSC	+	+	+	4	-
Степень защиты	EN60529	IP67

+ = имеется, 4 = только вместе с блоком защиты от поворота, - = не имеется

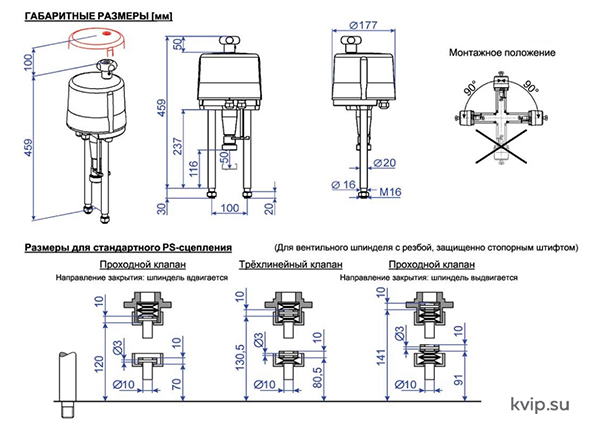

Габаритные размеры (мм) PS Automation PSL 202 электропривода линейного

Интеллектуальные прямоходные и четвертьоборотные приводы

Приводы нового поколения PS-AMS11/12/13 работают со всеми распространёнными напряжениями электросети и механически совместимы с арматурами почти всех видов.

Приводы PS-AMS имеют усовершенствованную электронику с встроенным микроконтроллером и флэш-памятью, которые осуществляют управление и отслеживание всех действий привода. Совмещение всех функций на единой плате делает приводы PS-AMS очень надёжными в эксплуатации и лёгкими в монтаже - таким образом резко снижается стоимость производства и обеспечивается соотношение "цена - производительность".

• Лёгкий механический монтаж;
• Разнообразные электрические подсоединения;
• Параметрирование с помощью программного обеспечения;
• Диагностическая функция;
• Беспроводная связь;
• Сообщение о статусе и автоматический ввод в эксплуатацию;
• Регулирование числа оборотов привода.

PSL-AMS

Интеллектуальные линейные приводы до 25 кН

PS-AMS является запатентованным решением интеллектуальных приводов PS Automation GmbH усилием до 25 kН. Новое поколение PS- AMS11/12/13 было разработано на основе проверенных моделейPS-AMS01/02/03, доступны для различных напряжений, и адаптированы для монтажа на большинство типов клапанов.PS-AMS имеют более высокий уровень электрического оснащения, снабжены микро-контроллером со встроенной флэш памятью, который управляет и контролирует все функции привода. Совмещение всех функций на одной плате делает PS-AMS привода чрезвычайно безопасными в эксплуатации и лёгкими в обслуживании. В результате резко снижены производственные затраты и данное решение является отличным в соотношении цена-качество.

PSR / PSR-E

Компактный регулируемый привод PSR

Поворотные приводы серии PSR являются выгодным дополнением к хорошо зарекомендовавшим себя приводам PSQ для крутящих моментов от 15 Нм до 45 Нм и предназначены для непосредственного монтажа согл. ISO 5211. Приводы PSR имеют необслуживаемый, износостойкий и малошумный цилиндрический зубчатый редуктор с высоким к.п.д. и длительным сроком службы. Приводы PSR с 30 сек времени позиционирования благодаря используемым синхронным электродвигателям без выбега пригодны без ограничений в качестве регулируемых приводов.

Наши клиенты, применяющие поворотные приводы PSQ и линейные приводы PSL , получают от унификации модульных устройств оснастки многократные преимущества: Приходится держать про запас меньше деталей, заметно снижаются расходы на обучение персонала по обслуживанию, монтажу и сбыту.

PSQ / PSQ-E

Высшие достижения без дополнительных затрат - Новая механика для электрических поворотных приводов серии PSQ, хорошо зарекомендовавших себя на практике за последние восемь лет. Оптимизация передачи и корпуса позволяет во многих отношениях улучшение поворотных приводов PSQ. Для большинства типоразмеров теперь получены улучшенные к.п.д., а измененная геометрия позволяет устанавливать более длинные арматурные валы.

В первую очередь снижаются расходы на материал и монтаж. Таким образом для всех PSQ-приводов гарантирован и на будущее конкурентноспособный уровень цен.
Наши клиенты, применяющие как поворотные приводы PSQ/PSR, так и линейные PSL-приводы, извлекают преимущества от унификации модульного оснащения многократно: Приходится держать про запас меньше деталей, заметно снижаются расходы на обучение персонала обслуживанию, монтажу и сбыту.

Прямоходные приводы

Прямоходные приводы до 25 кН

Конструкция линейного привода PSL, с крышкой и местом распределительного устройства, расширяет область возможных применений, обеспечивает место для электроники и экономит издержки. Линейные приводы PSL, в значительной мере отвечают всем требованиям, предъявляемым к регулирующей арматуре: Точное позиционирование, прочность, надежность и долговечность, даже при высоких нагрузках. Отдельные компоненты отличаются высоким качеством изготовления и отвечают, само собой разумеется, согласованным европейским нормам для машин и электрических устройств. Компактное и обозримое расположение распределительных и показывающих приборов значительно облегчает исходную подстройку PSL-приводов на арматуру. Дооснащение дополнительными принадлежностями, благодаря продуманной модульной конструкции, требует всего несколько простых манипуляций.


Наши клиенты, применяющие линейные приводы PSL и поворотные приводы PSQ, получают от унификации модульных устройств оснастки многократные преимущества: Приходится держать про запас меньше деталей, расходы на обучение персонала обслуживанию, монтажу и сбыту заметно снижаются.

ВНИМАНИЕ!!! Без контролирующей автоматики и датчиков НЕ ВОЗМОЖНО обнаружить изменения в окружающей среде и передать информацию в щит управления, который контролирует работу электропривода, регулирует его скорость и направление, осуществляет мониторинг и сбор данных. Следовательно не получиться обеспечить эффективное и точное управление системой.
